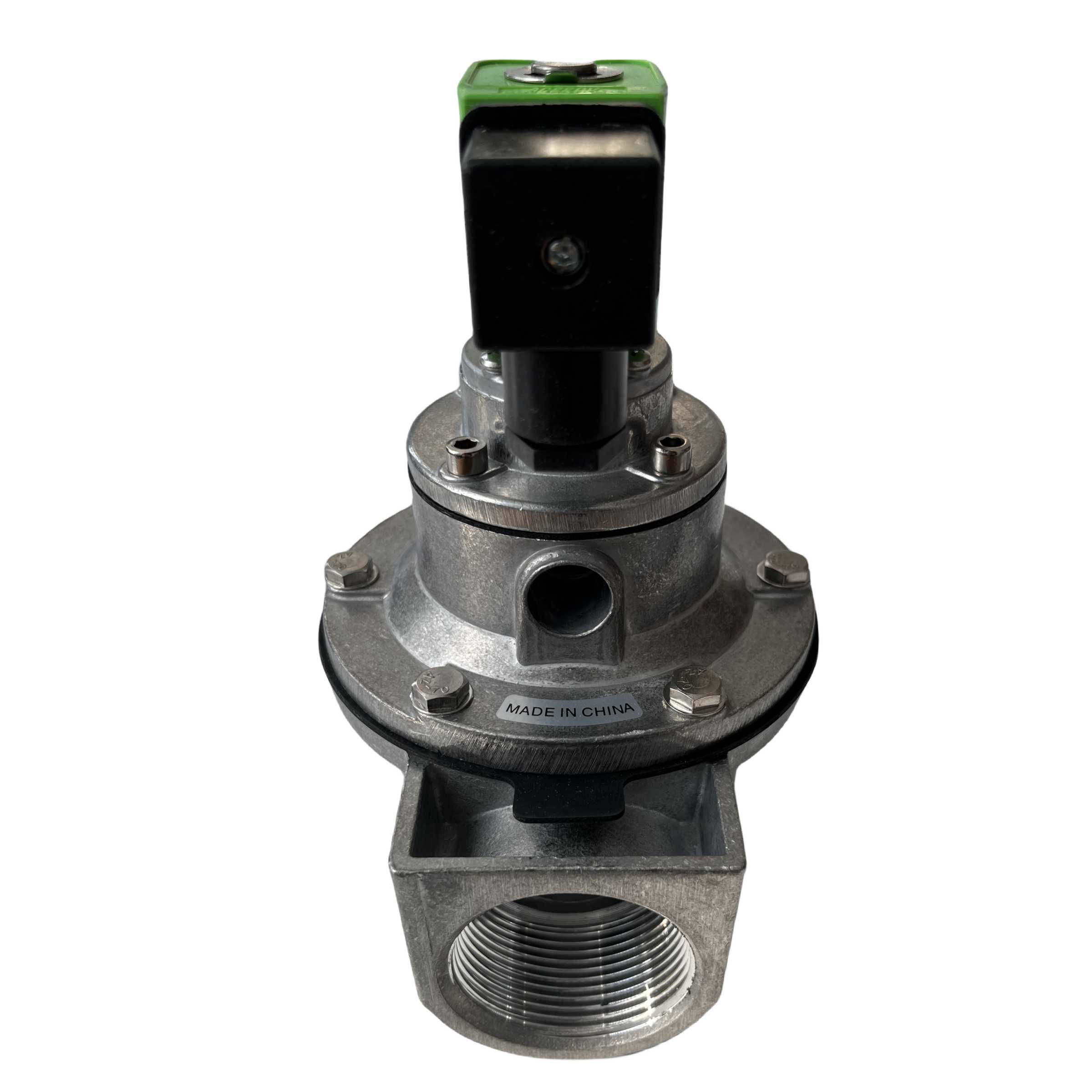

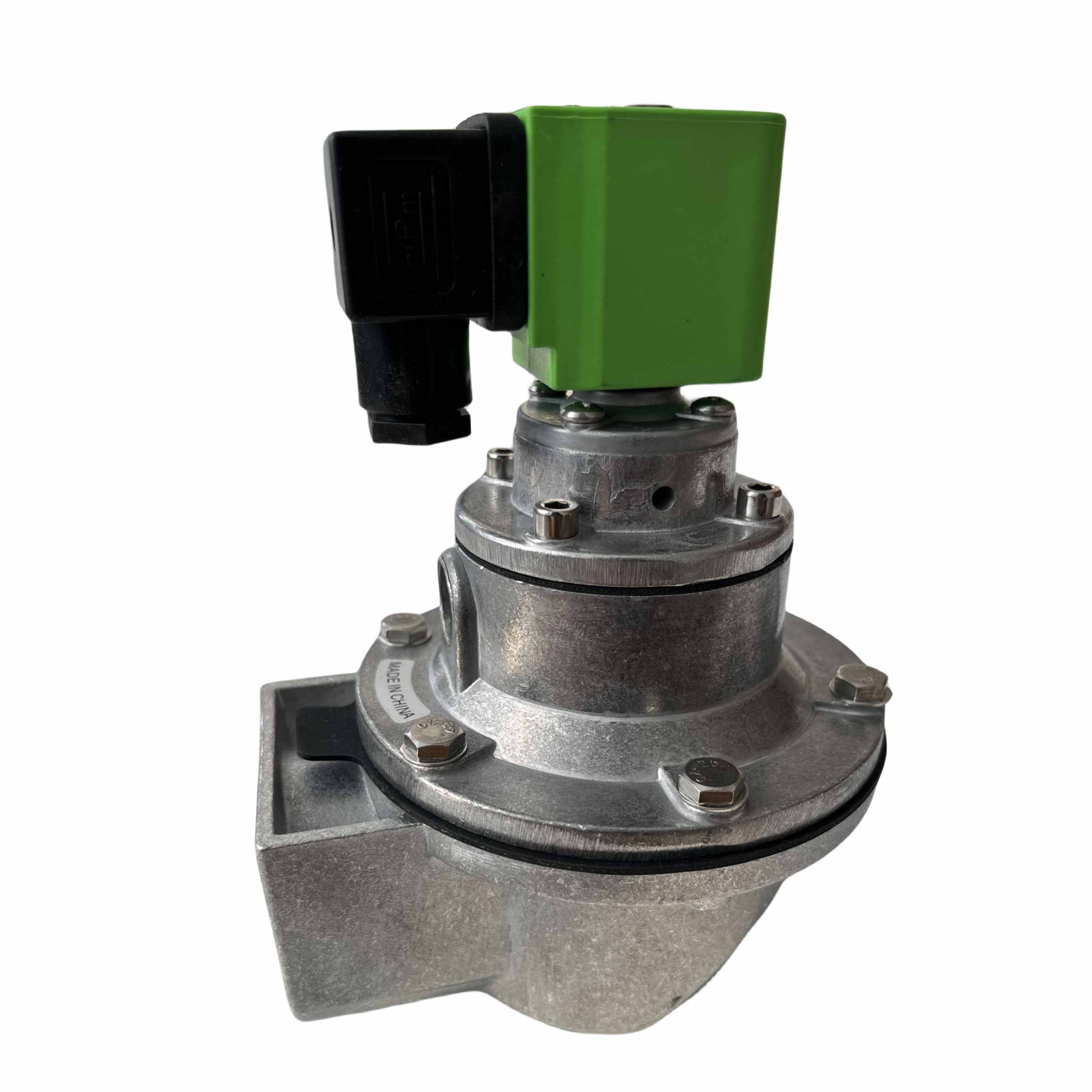

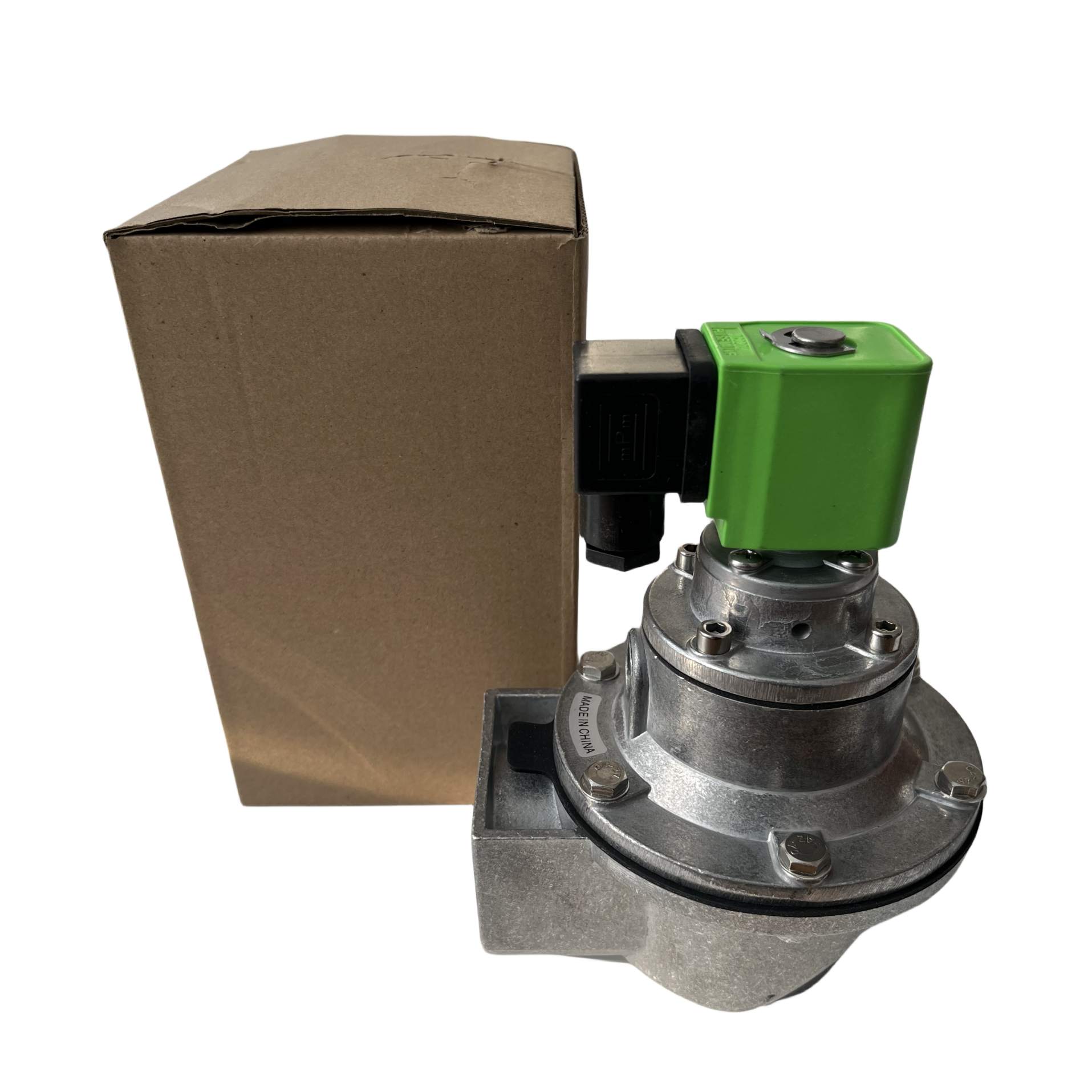

Vanne à impulsions DMF-Z-40S

Description du produit :

La vanne à impulsion DMF-Z-40S est une vanne à angle droit utilisée dans le système de nettoyage à jet pulsé des dépoussiéreurs à manches à jet pulsé. Il est très efficace pour nettoyer une large gamme d'éléments filtrants, notamment les sacs ronds, les sacs enveloppes, les sacs de forme irrégulière et les sacs en fibre métallique, ainsi que les cartouches filtrantes, les tubes en céramique et les plaques en plastique fritté. La vanne d'impulsion peut être connectée à des réservoirs d'air et à des chalumeaux de dépoussiérage pour créer les impulsions d'air de nettoyage requises.

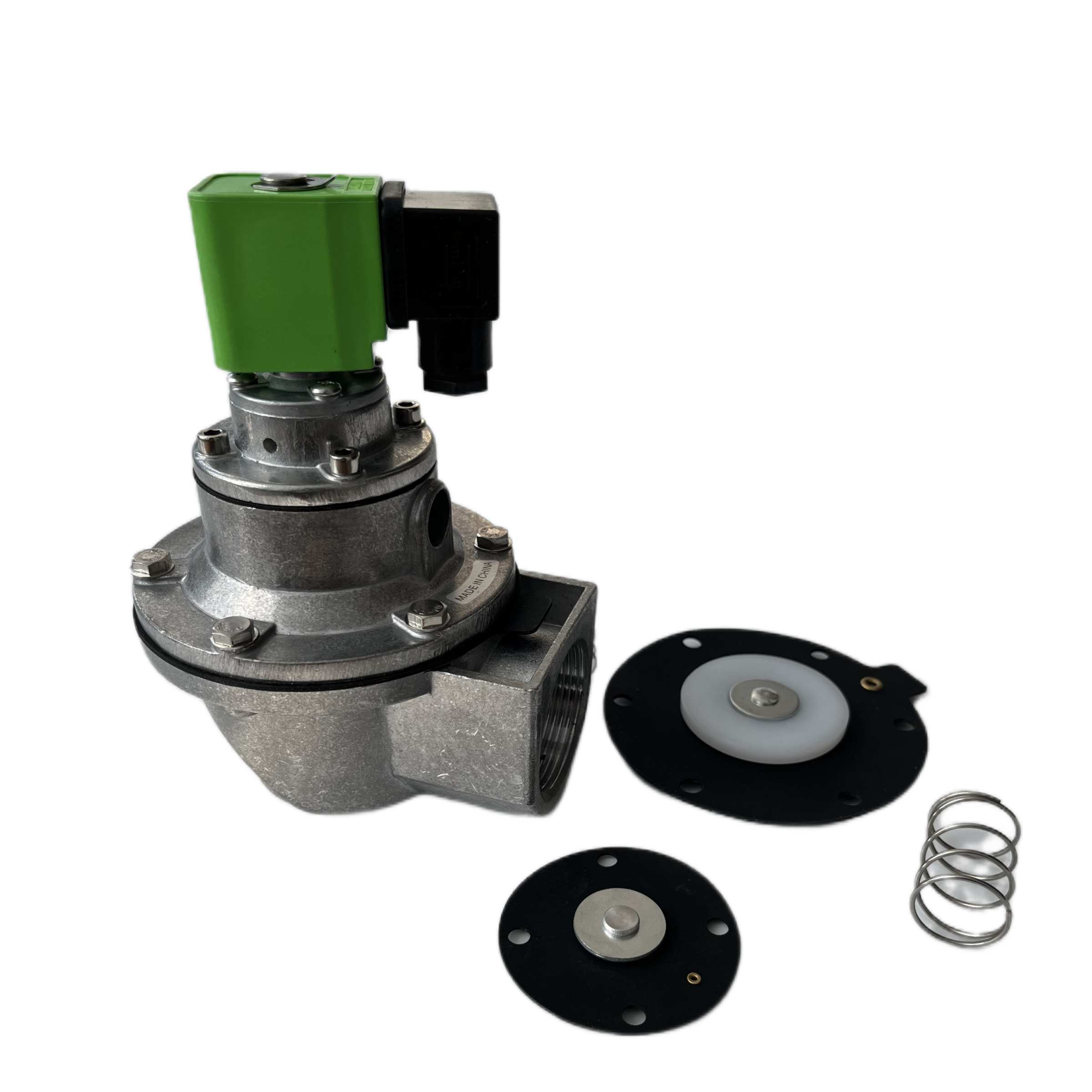

La vanne a une conception à angle droit avec des ports d'entrée et de sortie à un angle de 90 degrés. Le corps et le couvercle de la vanne sont en alliage d'aluminium moulé sous pression avec un traitement de surface résistant à la corrosion, et le diaphragme utilise un joint composite métal-caoutchouc. Il fonctionne grâce à un diaphragme séparant les chambres à air avant et arrière. Lorsqu'un signal électromagnétique est activé, la chambre arrière est ventilée pour démarrer le jet d'impulsion. Les vannes à impulsions électromagnétiques ont une structure simple, sont bon marché, faciles à installer et à entretenir, réagissent rapidement et ne consomment pas beaucoup d'énergie. Il peut fonctionner à des températures allant de -10°C à 55°C et est conçu pour durer 2 à 3 ans ou 1 million de cycles d'ouverture/fermeture.

Paramètre du produit :

Pression de fonctionnement : 0,1 MPa à 0,7 MPa

Fluide de fonctionnement : Air propre dégraissé et déshumidifié

Tension de fonctionnement : 24 V CC, 220 V CA, 110 V CA

Courant de fonctionnement : 800 mA / 60 mA

Environnement de fonctionnement : Température de -10 °C à 55 °C, humidité relative ne dépassant pas 85 %

Durée de vie : 2 à 3 ans ou 1 million de cycles marche/arrêt

Temps de réponse à l'ouverture : < 0,03 s (à 85 % de la tension nominale)

Résistance d'isolement : > 1 MΩ

Rigidité diélectrique : la bobine solénoïde peut supporter une tension de 250 V à 50 Hz pendant 1 minute sans panne

Test de vibration : peut résister aux vibrations à une fréquence de 20 Hz, avec une amplitude totale de 2 mm, pendant 30 minutes.

Durée de vie du diaphragme : ≥1 million de cycles

Exigences d'apparence : La surface du corps de la vanne doit être exempte de dommages visibles tels que de la peinture écaillée, des rayures ou des bavures.

Installation et entretien

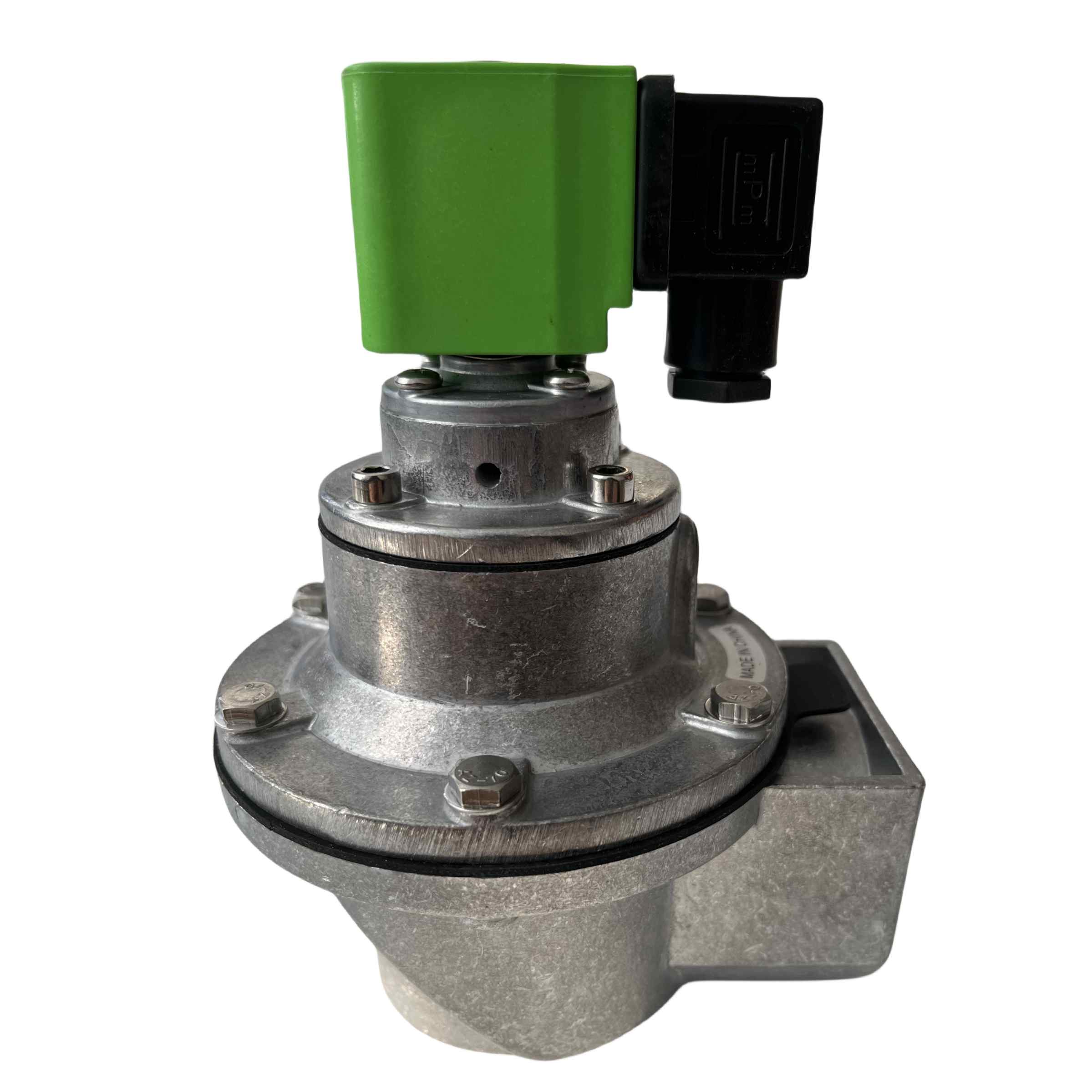

La vanne à impulsion DMF-Z est une vanne à angle droit avec un angle de 90 degrés entre son entrée et sa sortie. Il convient à l'installation et à la connexion entre les réservoirs de stockage d'air et les tuyaux de soufflage de dépoussiérage, garantissant un flux d'air fluide et fournissant un flux d'air de nettoyage pulsé conforme aux spécifications.

Les vannes à impulsions électromagnétiques ont des exigences élevées en matière de propreté des fluides ; les médias contenant des particules ne conviennent pas et toutes les impuretés doivent d'abord être filtrées. De plus, les fluides visqueux ne conviennent pas.
