Vanne à impulsion à piston Optipow 135

Vanne à impulsion à piston Optipow135 : conception sans membrane, longue durée de vie, installation compacte, idéale pour les systèmes industriels de dépoussiérage et de filtration.

Modèle:Optipow135

envoyer une demande

Description du produit

Description du produit :

La vanne à impulsion à piston Optipow135 est une vanne à piston à impulsion électromagnétique intégrée de nouvelle génération développée sur la base de la vanne à impulsion électromagnétique de type diaphragme et du mécanisme à piston. Cela améliore considérablement le fonctionnement des jets pulsés, ne prend pas beaucoup de place et facilite la conception du système de jet.

La chambre de travail de l'Optipow135 est différente des vannes à membrane traditionnelles car elle ne comporte aucune pièce vulnérable comme les membranes en caoutchouc et les ressorts de pression. Au lieu de cela, il utilise un piston fabriqué à partir de matériaux à haute résistance, ce qui permet à la vanne à piston à impulsion électromagnétique de durer beaucoup plus longtemps.

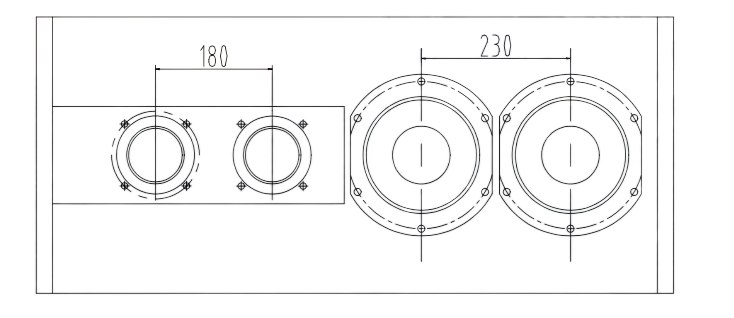

Comparaison de l'espacement d'installation entre l'Optipow135 et les vannes à impulsions à membrane standard de même spécification

Figure 1

Remarque : L'espacement d'installation pour l'Optipow105 et l'Optipow135 est de 180 mm (minimum 160 mm).

Paramètre du produit :

Article de spécification	Détails
Numéro de modèle.	OPTIPOW 135
Structure de la vanne	Structure des pistons
Alimentation	Électrovanne
Usage	Nettoyage de la poussière
Standard	VACARME
Application	Utilisation industrielle
Utilisé pour	Filtre à poussière
Marque déposée	OPTIPOW
Spécification	4"
Pression statique de conception	15 bars (1 500 kPa)
Température de conception	100 °C
Pression de fonctionnement	< 6 bars
Variation de la pression de fonctionnement	3 bars illimités
Température de fonctionnement	50 °C

Instructions d'installation

① Remplissez les filetages avec du ruban PTFE ou du produit d'étanchéité pour filetage pour le serrage et l'étanchéité. La surface de contact du collecteur d'air doit être plate. Assurez-vous que la surface de contact est plate, droite et lisse pour garantir ses performances d'étanchéité.

② Installez un filtre et un régulateur de pression sur le tuyau d'entrée du collecteur d'air, ainsi qu'un robinet de vidange au bas du collecteur d'air pour garantir qu'il n'y a pas d'eau accumulée dans le collecteur et que l'air comprimé est sec et propre.

③ La face d'extrémité pour l'installation du réservoir d'air doit être usinée conformément au schéma d'usinage du réservoir d'air. Répondez strictement aux exigences de propreté pour la surface d’installation du réservoir d’air.

④ Avant l'installation de la vanne, assurez-vous que l'intérieur et l'extérieur du réservoir d'air et de la sarbacane sont propres et exempts de particules de débris.

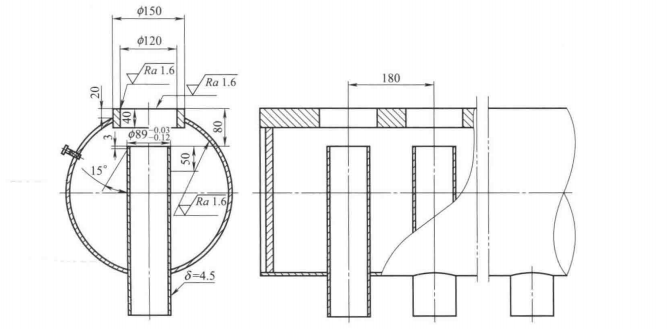

⑤ Reportez-vous à la figure 2 pour le schéma d'usinage de la connexion du collecteur d'air.
