Valve pilote RCA3D2

La soupape pilote RCA3D2 est également connue sous le nom de bobine de solénoïde de la série Q, la soupape pilote convient à toutes les vannes d'impulsion de type goyen, aux vannes d'impulsion de la série RCA3D et à une boîte de soupape d'impulsion.

envoyer une demande

Description du produit

Portée de l'application

La soupape pilote RCA3D2 convient à toutes les soupapes d'impulsion de commande pneumatique goyen et est compatible avec divers systèmes d'élimination de la poussière d'impulsion dans les environnements Goyen. Cela garantit qu'il peut fonctionner de manière stable dans des conditions difficiles.

Instructions d'installation de soupape pilote RCA3D2

1. Exigences du trou d'installation: Dercez des trous d'installation avec un diamètre de ф19.3 - 19,4 mm sur la plaque d'installation de la vanne pilote.

2. Épaisseur de la plaque d'installation: L'épaisseur de la plaque d'acier d'installation doit dépasser 1,5 mm pour assurer la résistance à l'installation.

3. Sceau et assemblage:

un. Avant de serrer les écrous, assurez-vous que le joint torique est correctement installé pour garantir les performances d'étanchéité.

B. Il est recommandé d'assembler la bobine électromagnétique sur la soupape pilote avant d'installer la soupape pilote pour améliorer l'efficacité de l'installation.

4. Exigences de tension: Pour garantir le fonctionnement normal de la vanne d'impulsion, la tension d'entrée de la clandestin solénoïde doit être maintenue dans la plage de -10% à + 15% de la tension de bobine.

Spécifications du matériau de soupape pilote RCA3D2

Parties	Matériel
Carrosserie	Alliage en aluminium moulé
Canne à traction	304 en acier inoxydable
Armature	430fr en acier inoxydable
Anneau de scellage	Nitrile (caoutchouc nitrile)
Noix	Acier de carbone galvanisé
Vis	302 en acier inoxydable
Serrer	Acier au carbone (pressé mécaniquement)

Paramètres de fonctionnement

• Largeur d'impulsion recommandée: 50–500 ms

• Intervalle d'impulsion recommandé: 1 minute ou plus

Paramètres de performance du produit

Indicateurs de performance	Détails des paramètres
Coefficient d'écoulement	CV ＝ 0,32
Pression de travail maximale	860 kpa
Pression de travail minimale	0 kpa
Température de travail minimale	-40 ℃
Température de travail maximale	82 ℃
Gaz applicable	Gaz moyen ou inerte

Détails du modèle de commande de produit

Taille du port de modèle	Type de fil	Taille du port d'échappement
RCA3D0	NPT 1/8 ”	3,2 mm
RCA3D1	1/8 "BSPP	3,2 mm

Paramètres de fonctionnement

Spécifications du modèle: veuillez vous référer aux K-paramètres de la fiche technique de bobine électromagnétique de type Q et sélectionnez le modèle spécifique en fonction des exigences de tension.

Exemple:

• RCA3D0 - 300 = 1/8 "NPT Port d'entrée, tension 200 / 240vac, avec borne DIN.

• RCA3D1 - 336 = 1/8 "BSPP Port d'entrée, tension 24VDC, avec câblage de la borne de vis (adapté aux boîtes d'assemblage électromagnétiques).

Parties d'entretien

• K0380: Comprend des joints de joint torique en nitrile, de l'armature, des ressorts et de l'assemblage de la tige de poussée.

• K0384: Comprend des joints de matériau Viton et tous les composants de K0380.

• Poids: RCA3D0, RCA3D1 (sans bobine) est de 0,174 kg

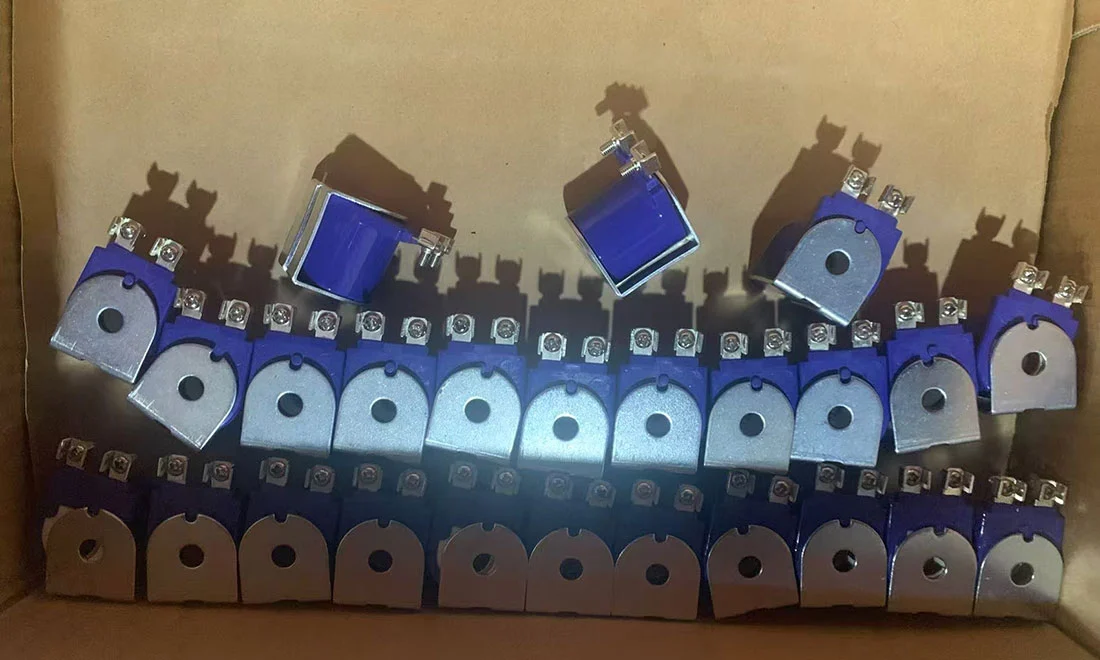

Rca3d2 Pilot Valve
