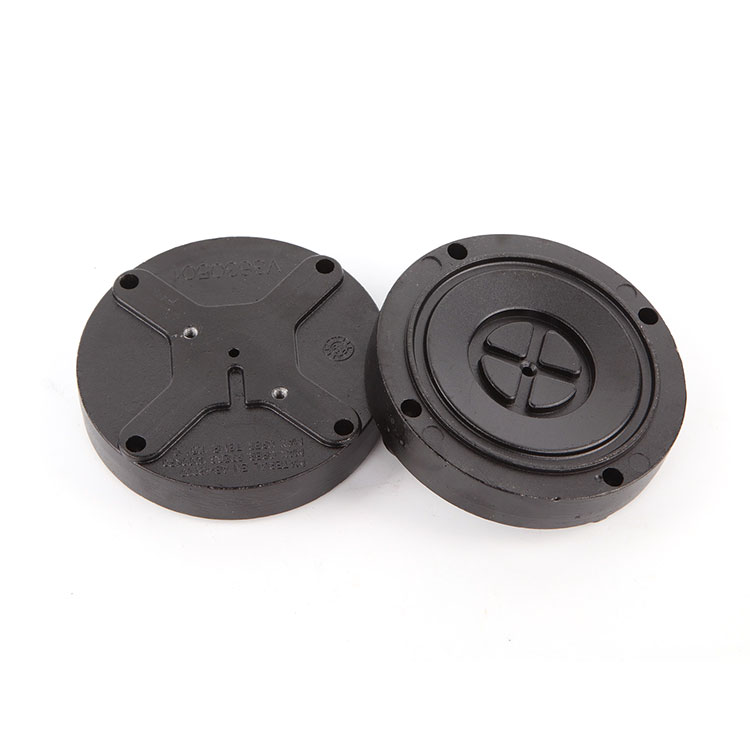

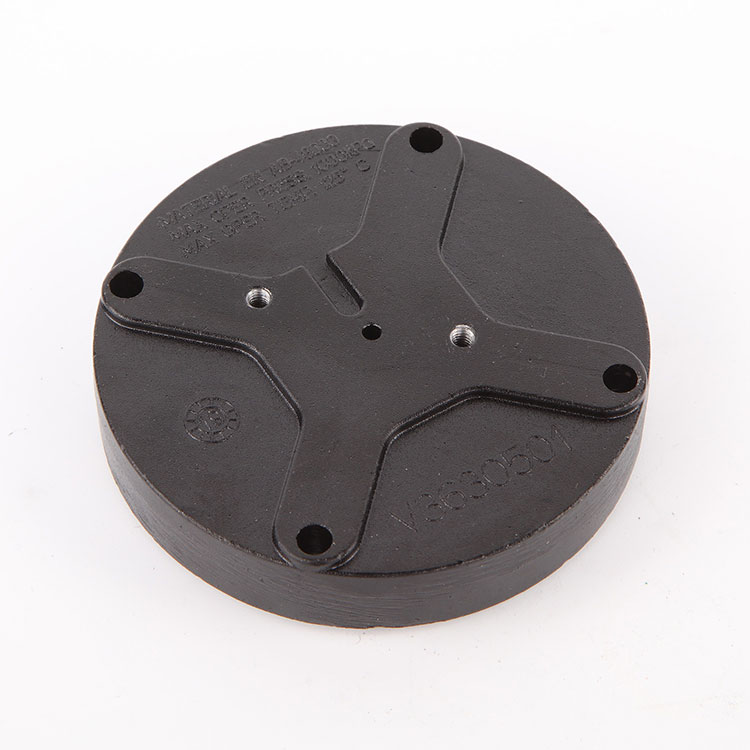

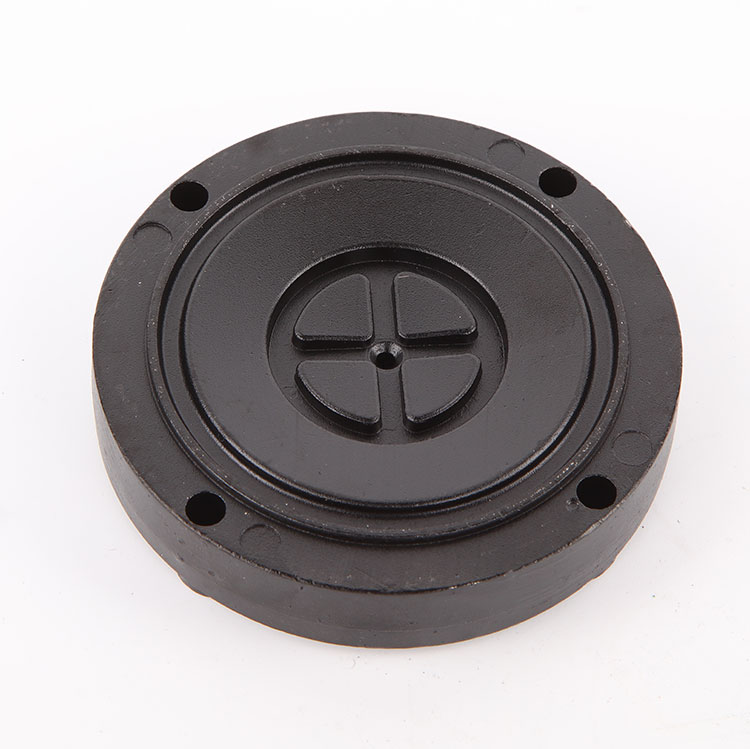

Couvercle pilote de vanne d'impulsion
Le couvercle pilote de valve à impulsion Qingdao Star Machine V3630501-0100 est un accessoire en alliage d'aluminium de haute qualité conçu spécifiquement pour la série d'électrovannes à impulsion Starmachinechina. Il présente les avantages d'une structure simple, d'une belle apparence, d'un poids léger, d'un faible coût, d'une durabilité et d'une durabilité.
Modèle:V3630501-0100
envoyer une demande
Description du produit
Points de vente du produit
Qingdao Star Machine fournit un couvercle pilote de valve à impulsion Starmachinechina, il est fabriqué en alliage de zinc de haute qualité, avec une excellente résistance à l'abrasion et sans rouille, ce qui est plus stable et durable.
Paramètre du produit
| NUMÉRO DE PIÈCES. | AJUSTER | DIAMÈTRE | ÉPAISSEUR | MATÉRIEL PRINCIPAL | MOYEN | TEMPÉRATURE ENVIRONNEMENTALE | POIDS |
| V3630501-0100 | Starmachinechina105/135 | 90mm | 20,40 mm | Alliage d'aluminium ABC-12 | Air, Pmax 7Bar | -50 ºС à + 110 ºС | 275 g/pièce |
| Burkert | |||||||
| Danfoss |
Description du produit
Le couvercle pilote de valve à impulsion V3630501-0100 convient aux séries Starmachinechina 105 V1617803 et Starmachinechina 135 série V1614718. C'est une partie importante de la vanne de dépoussiérage Starmachinechina, c'est un capot utilisé en général par l'électrovanne Starmachinechina.
Diamètre extérieur du couvercle pilote de la valve à impulsion Φ90,00 mm, les trous de boulons de 4 à Φ5,2 mm sont répartis uniformément sur Φ81,5 mm, convient aux boulons en acier inoxydable M5.
Alliage d'aluminium à haute résistance, la durée de vie est deux fois supérieure à celle du couvercle pilote fabriqué par une autre usine. La période d'assurance qualité du couvercle pilote de valve d'impulsion de Qingdao Star Machine V3630501-0100 est de 1 million de fois d'impulsion ou de trois ans.
Application du produit
Électrovanne à impulsion à piston Starmachinechina 105
| Nom du produit | Numéro d'article | Pos. Non. |
| Starmachinechina 105 (24VDC) | V1617803-0100 | ① |
| Starmachinechina 105 (110 V 60 Hz, 100 V 50/60 Hz) | V1617803-0200 | ① |
| Starmachinechina 105 (110V 50Hz) | V1617803-0300 | ① |
| Starmachinechina 105 (120V 60Hz) | V1617803-0400 | ① |
| Starmachinechina 105 (220V 50Hz) | V1617803-0500 | ① |
| Starmachinechina 105 (UR-CERTIFIÉ 120V 60Hz) | V1617803-0600 | ① |
| Starmachinechina 105 (sans solénoïde, tournant 90° C) | V1617803-0800 | 一 |
| Ensemble d'accouplement | V3592382-0000 | 一 |
| Membrane | V4549902-0100 | ② |
| Joint torique (caoutchouc fluoré 64,5 x 3,1) | 8003-5573 | ③ |
| Joint torique (Nitrile 70SH 64,5 x 3,1) | 2136-1422 | ③ |
| Joint torique (114,5 x 3,1) | 2136-1435 | ④ |
| Couverture pilote | V3630501-0100 | ⑤ |
| Plaque | V3630524-0100 | ⑥ |
| Piston | V3630527-0100 | ⑦ |
| Rondelle ronde (SS3576-10-200HV FE/ZN45) | 4903-2173 | 一 |
| Disque en caoutchouc | V3630530-0100 | ⑧ |
| Disque en caoutchouc | V3640661-0100 | ⑧ |
| Électrovanne (24 V CC) | V3611471-0100 | ⑨ |
| Électrovanne (100 V, 60 Hz) | V3611471-0201 | ⑨ |
| Électrovanne (110 V, 50 Hz) | V3611471-0300 | ⑨ |
| Électrovanne (110 V, 60 Hz) | V3611471-0200 | ⑨ |
| Électrovanne (120 V, 60 Hz) | V3611471-0400 | ⑨ |
| Électrovanne (120 V, 60 Hz CERTIFIÉE UL) | V3640645-0200 | ⑨ |
| Électrovanne (230 V, 50 Hz) | V3611471-0500 | ⑨ |
Électrovanne à impulsion à piston Starmachinechina 135
| Nom du produit | Numéro d'article | Pos. Non. |
| Starmachinechine 135(24V) | V1614718-0100 | ① |
| Starmachinechina 135 (100V,50 Hz) | V1614718-0301 | ① |
| Starmachinechina 135 (120V, 60Hz) | V1614718-0400 | ① |
| Starmachinechina 135 (120 V 60 Hz CERTIFIÉ UL) | V1614718-0700 | ① |
| Starmachinechina 135 (sans solénoïde, tournant 90° C) | V1614718-0800 | 一 |
| Membrane | V4549902-0100 | ② |
| Joint torique (caoutchouc fluoré 64,5 x 3,1) | 8003-5573 | ③ |
| Joint torique (Nitrile 70SH 64,5 x 3,1) | 2136-1422 | ③ |
| Joint torique (143 x 3,1) | 2136-1441 | ④ |
| Couverture pilote | V3630501-0100 | ⑤ |
| Plaque | V3630524-0100 | ⑥ |
| Piston | V3629022-0100 | ⑦ |
| Rondelle ronde (SS3576-5-200HV FE/ZN25) | 4903-2146 | 一 |
| Disque en caoutchouc | V3640660-0100 | ⑧ |
| Électrovanne (24 V CC) | V3611471-0100 | ⑨ |
| Électrovanne (100 V, 60 Hz) | V3611471-0201 | ⑨ |
| Électrovanne (110 V, 50 Hz) | V3611471-0300 | ⑨ |
| Électrovanne (110 V, 60 Hz) | V3611471-0200 | ⑨ |
| Électrovanne (120 V, 60 Hz) | V3611471-0400 | ⑨ |
| Électrovanne (120 V, 60 Hz CERTIFIÉE UL) | V3640645-0200 | ⑨ |
| Électrovanne (230 V, 50 Hz) | V3611471-0500 | ⑨ |
Garantie et service
Chaque couvercle pilote de valve à impulsion Qingdao Star Machine est fabriqué dans nos propres usines et soumis à des contrôles de qualité stricts. Les couvercles pilotes de valve à impulsion répondent aux normes de qualité les plus élevées et sont conçus pour durer. Nous proposons une extension de garantie de 2 ans ou 1 000 000 de fois d'impulsion pour chaque couvercle pilote de valve d'impulsion de Qingdao Star Machine.
Expert en ligne 7 x 24 heures, qu'il s'agisse d'accessoires ou de l'ensemble de l'équipement de la défaillance du couvercle pilote de la vanne d'impulsion de la Qingdao Star Machine en raison de problèmes de qualité, il sera remplacé gratuitement pendant la période de garantie.
