Vanne d'impulsion de piston

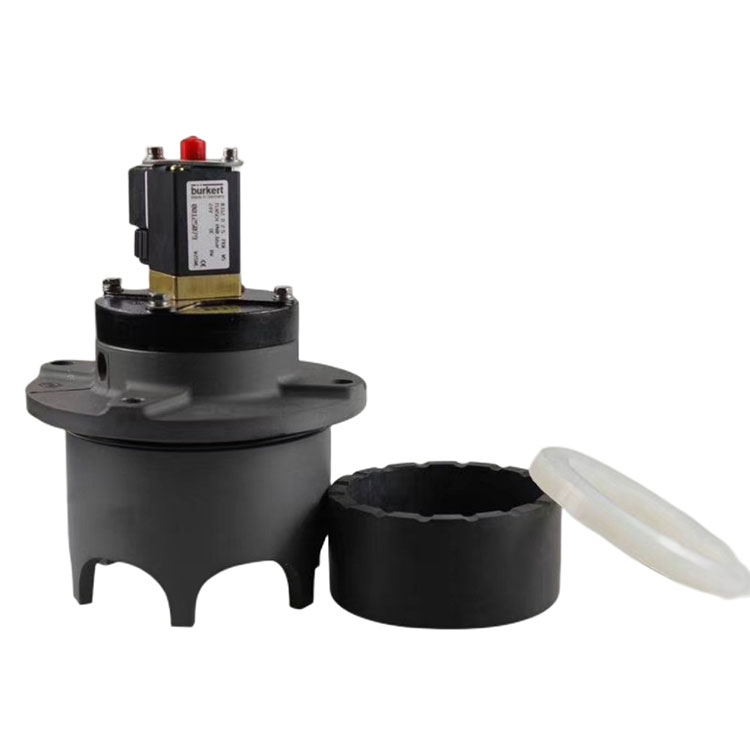

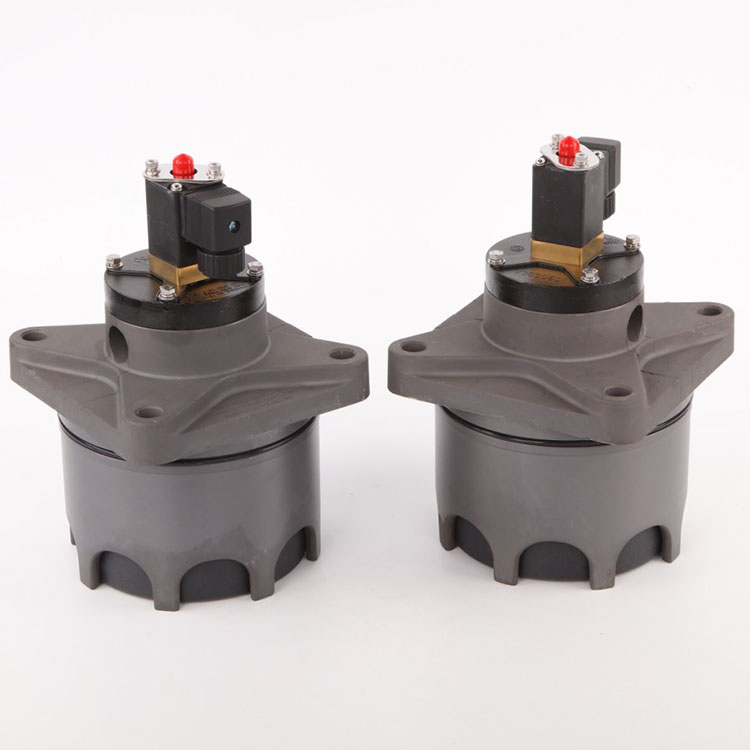

La machine à étoiles Qingdao fournit une soupape d'impulsion de piston V1614718, elle est basée sur la conception de la soupape d'impulsion électromagnétique de diaphragme et du mécanisme de piston, en adoptant une structure intégrée, avec des performances de soufflage plus fortes et une durée de vie plus longue. Ses caractéristiques de base sont:

Caractéristiques structurelles

Composé de tête pilote électromagnétique, de piston et de corps de valve, la zone de la chambre arrière du piston est plus grande que la chambre avant, et la force pneumatique assure un état de fermeture sensible.

Annulation du diaphragme en caoutchouc et du ressort de pression, l'utilisation d'une structure de piston à haute résistance, améliore considérablement la durabilité.

Le principe de travail de la vanne d'impulsion de piston est divisé en deux étapes:

État de soufflage: Une fois le signal entré par le contrôleur électrique, la tête pilote électromagnétique ouvre le trou de déchargement et le gaz de pression dans la chambre avant du piston soulève le piston et ouvre le canal de soufflage.

État fermé: Une fois le signal disparu, le trou de déchargement est fermé, la pression de gaz dans la chambre arrière du piston pousse le piston à réinitialiser et le canal est fermé.

Norme technique

Pression de travail: 0,2 ~ 0,6 MPA

Spécification de tension: DC24V ou AC220V / 50Hz

Note de protection: IP65

Médium de travail: Air propre

Température applicable: Type de température ambiante -25 ~ 85 ℃, type de température élevée -25 ~ 230 ℃.

LA LIFE: 1 million de fois

Spécification d'installation de la soupape d'impulsion de piston

Exigences d'étanchéité: la connexion filetée doit être remplie de ruban adhésif de matière première PTFE ou d'étanchéité en filetage, et la surface combinée de la boîte de distribution d'air doit être lisse et propre.

Traitement de la source d'air: Le tuyau d'entrée d'air de la boîte de distribution d'air doit être installé avec un filtre et un régulateur, et le fond est équipé d'une soupape de vidange pour s'assurer que l'air comprimé est sec et exempt d'impuretés.

Précision de traitement: la fin de l'installation du package d'air se termine en fonction du traitement de la figure 2, pour garantir que la tolérance à la taille et la rugosité de surface.

Exigences de nettoyage: Le coussin gonflable et le pipe doivent être soigneusement nettoyés avant l'installation pour éviter les débris résiduels.

Connexion

Lors de l'installation avec le collecteur rond, les dimensions doivent être conformes à la figure 3 pour assurer la correspondance de la connexion (par exemple φ150 / φ120 ouverture).

Le diagramme d'usinage de la connexion du collecteur (Fig. 2) spécifie les dimensions de clé: largeur totale de 180 mm, chanfrein de 15 °, δ = 4,5 mm d'épaisseur de paroi.

Dimensions externes

Les dimensions externes de la soupape d'impulsion de piston de 3 pouces sont illustrées à la figure 3, avec des paramètres clés tels que la longueur totale de 134 mm et des trous de montage de φ151 mm marqués.

Avec une conception compacte et une disposition flexible de pipe, la valve convient à la demande de nettoyage à haute efficacité des cendres dans le système d'élimination de la poussière industrielle. En optimisant la structure du piston et le contrôle électromagnétique, il atteint une réponse rapide et un fonctionnement stable, et répond aux exigences strictes de fiabilité et de précision des produits d'exportation.

Figure.1 Figure.2Figure.3
