Vanne d'impulsion de piston
La machine à étoiles Qingdao fournit une soupape d'impulsion de piston V1614718, elle est basée sur la conception de la soupape d'impulsion électromagnétique de diaphragme et du mécanisme de piston, en adoptant une structure intégrée, avec des performances de soufflage plus fortes et une durée de vie plus longue. Ses caractéristiques de base sont:
Caractéristiques structurelles
Composé de tête pilote électromagnétique, de piston et de corps de valve, la zone de la chambre arrière du piston est plus grande que la chambre avant, et la force pneumatique assure un état de fermeture sensible.
Annulation du diaphragme en caoutchouc et du ressort de pression, l'utilisation d'une structure de piston à haute résistance, améliore considérablement la durabilité.
Le principe de travail de la vanne d'impulsion de piston est divisé en deux étapes:
État de soufflage: Une fois le signal entré par le contrôleur électrique, la tête pilote électromagnétique ouvre le trou de déchargement et le gaz de pression dans la chambre avant du piston soulève le piston et ouvre le canal de soufflage.
État fermé: Une fois le signal disparu, le trou de déchargement est fermé, la pression de gaz dans la chambre arrière du piston pousse le piston à réinitialiser et le canal est fermé.
Norme technique
Pression de travail: 0,2 ~ 0,6 MPA
Spécification de tension: DC24V ou AC220V / 50Hz
Note de protection: IP65
Médium de travail: Air propre
Température applicable: Type de température ambiante -25 ~ 85 ℃, type de température élevée -25 ~ 230 ℃.
LA LIFE: 1 million de fois
Spécification d'installation de la soupape d'impulsion de piston
Exigences d'étanchéité: la connexion filetée doit être remplie de ruban adhésif de matière première PTFE ou d'étanchéité en filetage, et la surface combinée de la boîte de distribution d'air doit être lisse et propre.
Traitement de la source d'air: Le tuyau d'entrée d'air de la boîte de distribution d'air doit être installé avec un filtre et un régulateur, et le fond est équipé d'une soupape de vidange pour s'assurer que l'air comprimé est sec et exempt d'impuretés.
Précision de traitement: la fin de l'installation du package d'air se termine en fonction du traitement de la figure 2, pour garantir que la tolérance à la taille et la rugosité de surface.
Exigences de nettoyage: Le coussin gonflable et le pipe doivent être soigneusement nettoyés avant l'installation pour éviter les débris résiduels.
Connexion
Lors de l'installation avec le collecteur rond, les dimensions doivent être conformes à la figure 3 pour assurer la correspondance de la connexion (par exemple φ150 / φ120 ouverture).
Le diagramme d'usinage de la connexion du collecteur (Fig. 2) spécifie les dimensions de clé: largeur totale de 180 mm, chanfrein de 15 °, δ = 4,5 mm d'épaisseur de paroi.
Dimensions externes
Les dimensions externes de la soupape d'impulsion de piston de 3 pouces sont illustrées à la figure 3, avec des paramètres clés tels que la longueur totale de 134 mm et des trous de montage de φ151 mm marqués.
Avec une conception compacte et une disposition flexible de pipe, la valve convient à la demande de nettoyage à haute efficacité des cendres dans le système d'élimination de la poussière industrielle. En optimisant la structure du piston et le contrôle électromagnétique, il atteint une réponse rapide et un fonctionnement stable, et répond aux exigences strictes de fiabilité et de précision des produits d'exportation.
- View as
Valve pneumatique pour le collecteur de poussière d'air BAGS
Qingdao Star Machine est un fabricant professionnel de valve pneumatique pour le collecteur de poussière d'air avec une riche expérience de production et d'exportation. Le collecteur de poussière de baghouse est un dispositif de filtrage de la poussière de type sec et ils sont couramment utilisés dans les processus de production industrielle pour éliminer la poussière et d'autres polluants de l'air. Ils travaillent en passant l'air à travers une série de filtres qui piègent la poussière et les autres polluants avec l'aide et l'action de la valve pneumatique pour le collecteur de poussière d'air BAGHouse. Lorsque le gaz poussiéreux pénètre dans le filtre du sac, la poussière avec de grosses particules et une grande gravité spécifique se déposera et tombera dans la trémie en raison de la gravité, et le gaz contenant de la poussière fine sera bloqué lorsqu'il passe par le matériau du filtre, de sorte que le gaz sera purifié.
En savoir plusenvoyer une demande
Soupape d'air solénoïde d'impulsion de piston
La soupape d'air du solénoïde d'impulsion de piston est une soupape d'élimination de la poussière qui pulvérise l'air comprimé à travers un courant d'impulsion. Il est disponible en modèles de trois pouces et de quatre pouces.
En savoir plusenvoyer une demande

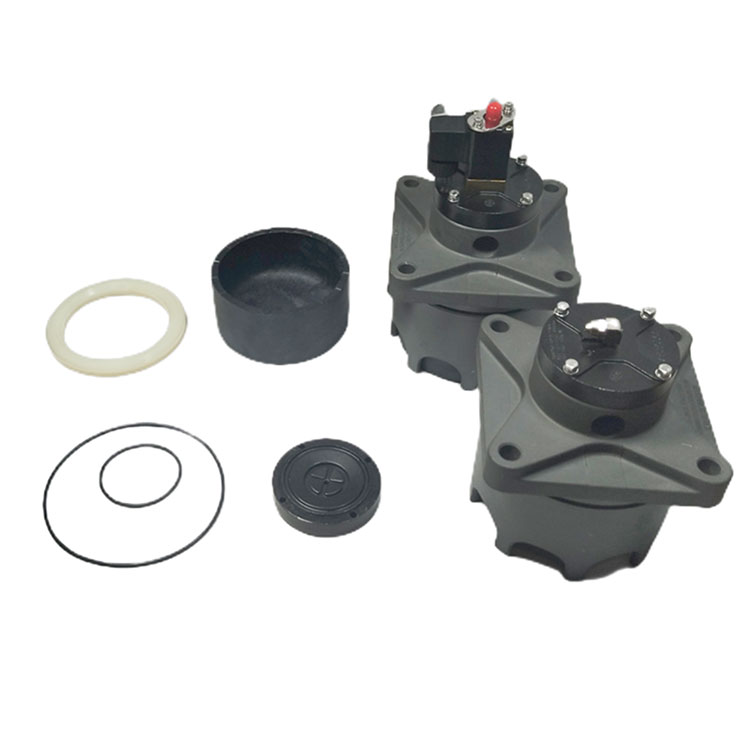

Starmachinechina 135 Soupape à réaction à impulsion
STARMACHINECHINA 135 Pulse Met Souple est de la machine Star Qingdao, il joue un rôle de commutateur dans le système d'élimination de la poussière du filtre à sac d'impulsion. Il est contrôlé en recevant le signal de sortie de l'équipement de commande de jet d'impulsion, de sorte que la poussière est nettoyée dans le sac de filtre, afin d'assurer la fonction et l'efficacité d'élimination de la poussière de la salle du filtre.
En savoir plusenvoyer une demande
Écrans solénoïde d'élimination de la poussière
Qingdao Star Machine est un distributeur en gros de l'électrovanne d'élimination des poussières, que les vannes sont largement utilisées dans diverses industries qui doivent filtrer et purifier les gaz, tels que les centrales électriques, les usines d'acier, les usines de ciment, les usines de papier, les usines de céramique, les centrales chimiques, etc. Il s'agit généralement d'une valve solénoïde pulsée, avec une structure de type diaphragme de guide à pas, des matériaux couramment utilisés pour l'alliage en aluminium et l'acier inoxydable.
En savoir plusenvoyer une demande

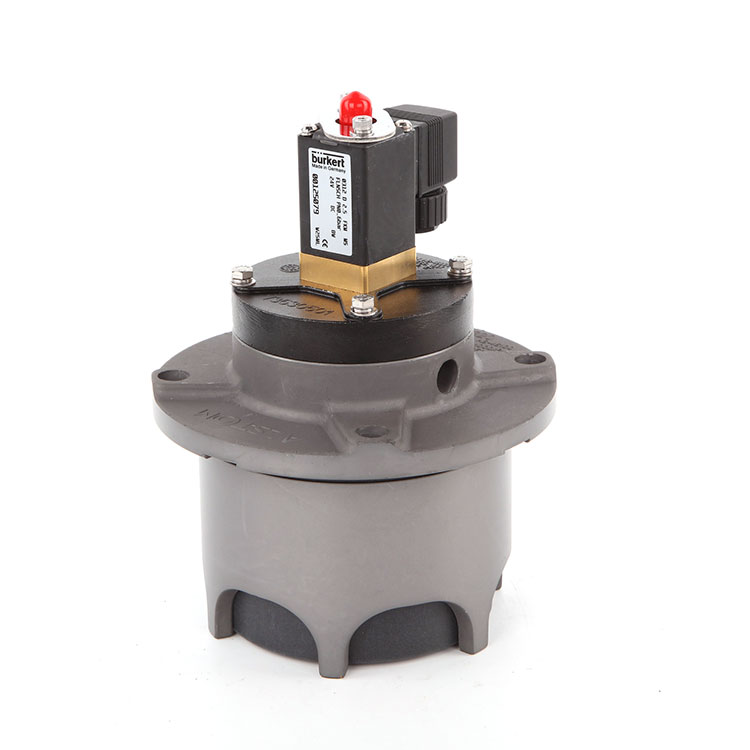

Cloue d'électricité de nettoyage d'air
Solénoïde de nettoyage à air de Qingdao Star Machine a les avantages d'une structure simple, d'un faible coût, d'une efficacité élevée, d'une entretien pratique et d'une forte adaptabilité de tension. Les soupapes de nettoyage à l'air sont contrôlées par des soupapes de solénoïde pilotes et les vannes pilotes ont une tension différente.
En savoir plusenvoyer une demande
Vanne de diaphragme électromagnétique
Qingdao Star Machine est un fournisseur de soupape de diaphragme électromagnétique, dans l'industrie chimique, cette valve est principalement utilisée pour le nettoyage de la poussière d'air. En tant qu'industrie très polluante, le gaz d'échappement poussiéreux de l'usine n'est pas propice à la protection de l'environnement et au développement durable. L'utilisation de soupapes d'élimination de la poussière peut éliminer la poussière du gaz et rejeter de l'air relativement propre.
En savoir plusenvoyer une demande
Bienvenue à Star Machine, où vous pouvez obtenir directement Vanne d'impulsion de piston de premier ordre à partir de notre usine de pointe en Chine. En tant que fabricant et fournisseur de premier plan de Vanne d'impulsion de piston, optez pour Star Machine pour ressentir un mélange de qualité exceptionnelle, de durabilité inégalée et d'un engagement constant envers la satisfaction du client. Nos produits sont facilement disponibles en stock pour les achats en gros, vous fournissant des produits bon marché.
