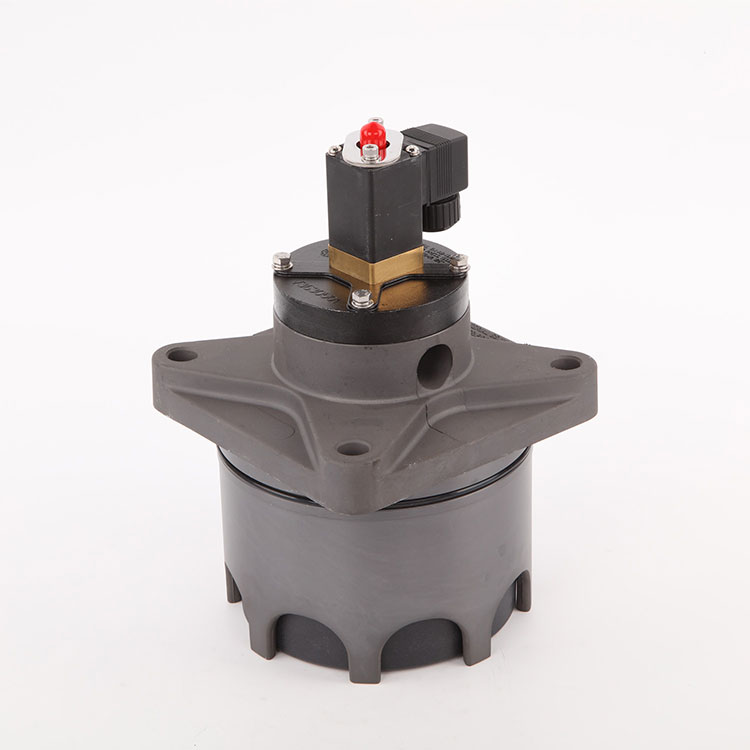

Valve de nettoyage du filtre en tissu à impulsion à piston

Qingdao Star Machine est une usine de production de vannes de nettoyage de filtres en tissu à impulsions à piston, et nous sommes une entreprise axée sur l'innovation technologique qui intègre la recherche, le développement, la production et la vente de produits. Nos produits Valve de nettoyage de filtre en tissu à impulsions à piston sont vendus dans plus de 40 pays à travers le monde et ont une large clientèle.

La vanne de nettoyage du filtre en tissu à impulsion à piston est le « commutateur » à air comprimé du système de dépoussiérage et de soufflage du sac à impulsion. Sous le contrôle du signal de sortie de l'instrument de contrôle du jet d'impulsion, les sacs filtrants sont pulvérisés rangée par rangée pour éliminer la poussière et maintenir la résistance du dépoussiéreur dans la plage définie afin de garantir la capacité de traitement et l'efficacité de dépoussiérage du dépoussiéreur.

Paramètre de produit (spécification)

Caractéristique du produit et application

FONCTION

Volume A connecté au réservoir sous pression, via la fente entre le corps de vanne et le piston. Il y a la même pression dans le volume A que dans le réservoir sous pression.
En raison de la plus grande surface sous pression du piston dans le volume A, le piston est pressé vers le tuyau d'impulsion et assure l'étanchéité entre le réservoir sous pression et le tuyau d'impulsion.
Le volume B est connecté à l'air pilote via l'électrovanne. La zone est plus grande du côté de l'air pilote, de sorte que la membrane pilote est pressée vers le haut du corps de vanne et isole le volume A de l'air ambiant.

Ouverture
Lorsque le nettoyage est lancé, l'électrovanne ferme la connexion (a) et s'ouvre à la température ambiante (b), ce qui signifie que le volume B est évacué.
La membrane est pressée vers le haut (c) et le volume A est évacué par les 2 orifices situés sur le côté extérieur du corps de vanne.
Le piston se déplace rapidement vers le haut en raison de la différence de pression sur le piston.
L'air comprimé dans le réservoir sous pression est libéré par le tube d'impulsion sous forme d'impulsion et ensuite vers une rangée de sacs filtrants.

Clôture
Le solénoïde est fermé à la température ambiante et ouvert à l'air pilote.
La membrane pilote est pressée vers le siège.
La pression au-dessus du piston sera égalisée à la pression du réservoir via la fente entre le piston et le cheval et le piston descendra vers le tuyau d'impulsion et mettra fin à l'impulsion de nettoyage.
Le temps d'une séquence (début de l'ouverture jusqu'à la vanne fermée) dépend des exigences du processus, c'est-à-dire du volume d'air pulsé par impulsion et des garanties d'émission.

Processus de production

Chez Qingdao Star Machine, nous comprenons l'importance de la vanne de nettoyage de filtre en tissu à impulsions à piston pour des industries telles que les centrales électriques, les cimenteries, les usines de verre et la transformation métallurgique. C'est pourquoi nous proposons ce produit dans le but de dépasser les attentes et de répondre aux exigences uniques de ces entreprises à forte pollution par les poussières. En choisissant nos vannes de dépoussiérage, vous bénéficierez d’une efficacité supérieure, de coûts de maintenance réduits et d’une rentabilité plus élevée. Un système de service après-vente complet résoudra vos problèmes d'utilisation.
