Quelles préparations sont nécessaires avant d’installer une vanne à impulsion ?

Pour améliorer la fiabilité des vannes à impulsion dans les systèmes industriels de dépoussiérage et de transport pneumatique, un guide technique d'installation complet a récemment été publié. Ce guide vise à fournir aux utilisateurs industriels des références techniques professionnelles couvrant l'ensemble du processus, de la préparation préalable à l'installation à la mise en service. En standardisant les procédures d'installation, il réduit les taux de défaillance des équipements et prolonge efficacement la durée de vie des composants principaux.

I. Préparations principales avant l'installation

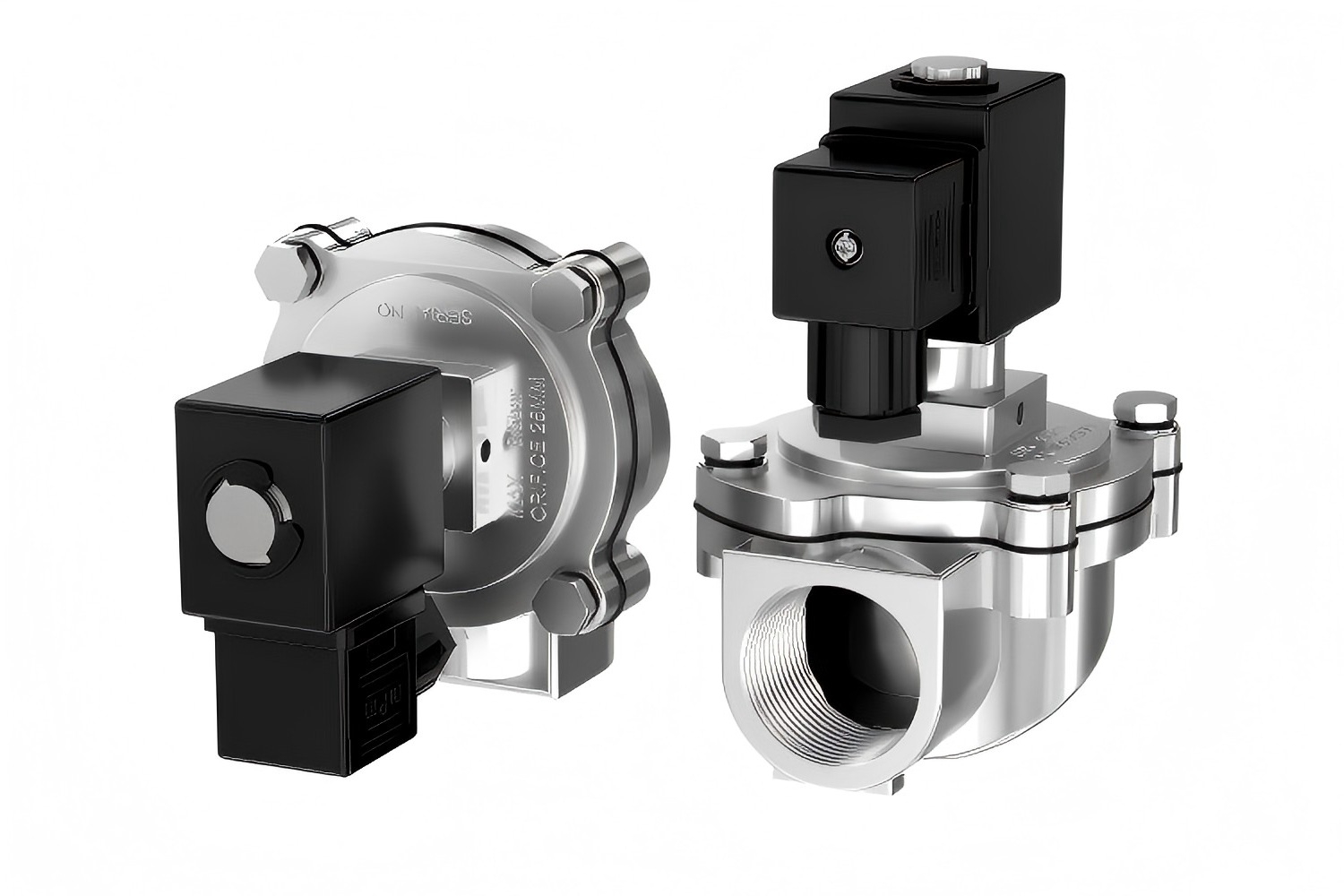

Préparation préalable à l'installation pourvannes à impulsions électromagnétiquesest fondamental pour garantir la qualité de l’installation et un fonctionnement stable ultérieur. Il doit être mis en œuvre de manière globale dans quatre domaines clés : la vérification des produits, le nettoyage des canalisations, les inspections de l'alimentation en air et de l'électricité, et la préparation des accessoires.

La vérification du produit est la première étape.

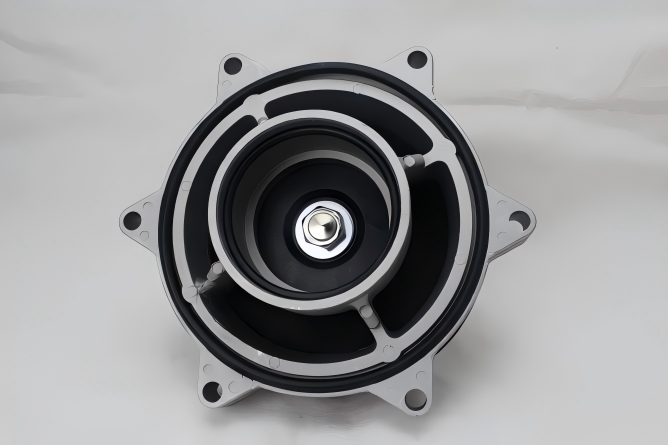

Avant l'installation, vérifiez que le modèle et les spécifications de la vanne à impulsion répondent aux exigences de conception. Inspectez soigneusement le corps de la vanne,diaphragme, scellés, et d'autres composants pour l'intégrité. Confirmez que le certificat du produit et les rapports de tests en usine sont complets.

Cse pencher est essentiel.

Purgez soigneusement les conduites et les connexions d'air comprimé pour éliminer les scories de soudage, la poussière et autres contaminants. Cela empêche les corps étrangers de bloquer les membranes ou les orifices pilotes, ce qui pourrait nuire au fonctionnement normal de la vanne.

Vérifiez la qualité de la source d’air et la capacité d’alimentation.

L'alimentation en air du système doit rester sèche, sans huile et sans eau. L'installation de filtres et de séparateurs huile-eau est recommandée. De plus, vérifiez que la capacité du réservoir d’air peut répondre aux demandes instantanées de consommation d’air de l’éruption afin d’éviter un approvisionnement insuffisant.

Assurez-vous que les connexions électriques sont correctes.

Avant l'installation, utilisez un multimètre pour tester le circuit de commande et confirmer que le type de signal de commande et la valeur de tension correspondent parfaitement aux exigences de la tête solénoïde de la vanne d'impulsion afin d'éviter les dysfonctionnements ou l'épuisement de la bobine.

II. Considérations techniques clés lors de l'installation

L'installation de la vanne à impulsion électromagnétique doit respecter strictement les spécifications techniques, en se concentrant sur les aspects critiques tels que l'étanchéité des connexions, l'orientation du montage, les précautions de sécurité et la compatibilité des paramètres pour garantir que la qualité de l'installation répond aux normes.

Assurer l’intégrité de l’étanchéité de la connexion.

Lors de l'installation, toutes les interfaces de connexion doivent être propres et affleurantes. Utilisez les matériaux d’étanchéité spécifiés et serrez fermement les boulons. Effectuez des tests d’étanchéité à l’air après l’installation pour éliminer les fuites d’air comprimé.

Assurez-vous que les connexions électriques et la protection des circuits sont appropriées.

Les fiches des bobines électromagnétiques doivent être entièrement insérées et verrouillées en place, avec les bornes solidement serties. Les fils de commande doivent être connectés aux bornes correspondantes de l'unité de commande et les points d'entrée ne doivent pas être orientés vers le haut pour éviter que l'eau de pluie ne provoque des courts-circuits. Ne connectez jamais par erreur des signaux de commande de cylindre hors ligne aux entrées d'électrovanne, car cela pourrait provoquer un grillage de la bobine dû à une mise sous tension prolongée.

Assurez-vous d’une orientation d’installation correcte.

Les vannes à impulsion doivent être installées verticalement ou à l'angle spécifié selon les instructions du produit, avec les directions d'entrée/sortie alignées avec le débit du fluide. L'installation inversée est strictement interdite.

Évitez les températures élevées et les dommages mécaniques pour protéger les composants critiques.

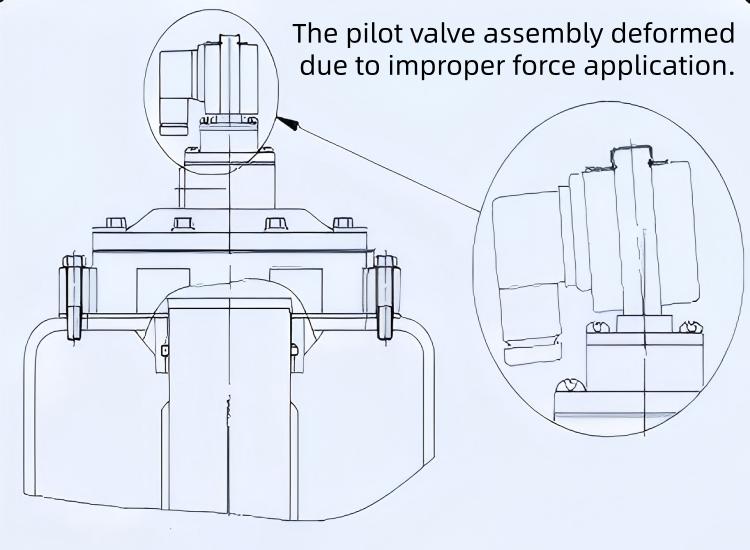

Après l'installation, les opérations de soudage sur les réservoirs d'air, les brides connectées ou les tuyaux de soufflage sont interdites pour éviter les projections de soudure ou les dommages causés aux diaphragmes par des températures élevées. Manipulez-le avec précaution pendant le transport ou l'installation pour éviter d'endommager l'ensemble pilote de l'électrovanne, ce qui pourrait déformer le manchon de la bobine, provoquant le blocage de la tige mobile et empêchant le fonctionnement de la vanne.

Vérifiez les paramètres de pression et de tension.

Assurez-vous que la pression de fonctionnement du système et la température du fluide restent dans la plage nominale de la vanne à impulsion. Vérifiez que la tension d'alimentation est exacte, que le câblage est sécurisé et que l'isolation est intacte.

III. Mise en service après l'installation et avertissements de sécurité

La mise en service du système et les inspections de sécurité après l'installation sont les dernières étapes pour garantir un fonctionnement fiable de l'équipement. Les principales considérations pour cette procédure sont les suivantes :

La mise en service après l'installation doit être effectuée dans des conditions à vide.

Testez si la valve à impulsion fonctionne correctement et répond rapidement. Observez tout bruit ou vibration anormal pendant le fonctionnement et enregistrez les paramètres pertinents.

Respectez strictement les avertissements de sécurité.

N'introduisez jamais d'air comprimé avant que toutes les vannes ne soient solidement installées sur le réservoir d'air. Aucune opération de soudage n'est autorisée après l'installation pour éviter d'endommager le corps de la vanne. Mettre en œuvre des mesures d'isolation des vannes dans les régions froides.

Évitez les pièges d’installation courants.

Par exemple, des tuyaux d’entrée d’air sous-dimensionnés vers le réservoir d’air peuvent entraîner une alimentation en air insuffisante ; un câblage incorrect pourrait entraîner un grillage de la bobine suite à une mise sous tension prolongée ; Des réglages incorrects de la largeur du signal d'impulsion peuvent perturber les cycles de soufflage normaux et les ressources en air résiduel. Lors de la mise en service, effectuez un dépannage approfondi étape par étape.

IV. Contexte d’application et importance pour l’industrie

En tant que composant de contrôle essentiel dans les systèmes automatisés tels que la dépoussiérage industriel et le transport pneumatique, la stabilité opérationnelle des vannes à impulsion a un impact direct sur la conformité environnementale et la continuité de la production. À mesure que les normes environnementales industrielles se resserrent et que les niveaux d'automatisation augmentent, l'expertise professionnelle dans l'installation et la maintenance de composants critiques tels que les vannes à impulsion devient de plus en plus vitale. Ce guide technique vise à établir des procédures opérationnelles standardisées, aidant les entreprises à réduire les pannes sur site et à réduire les coûts opérationnels, garantissant ainsi un fonctionnement efficace et stable de systèmes industriels entiers.
