Quelles sont les différences entre les vannes à impulsions à angle droit, immergées et directes ? Comment sélectionner en fonction des besoins ?

En tant que composants d'actionnement clés des systèmes de nettoyage à jet pulsé, la vanne électromagnétique à impulsion sert de « commutateur » d'air comprimé pour les dépoussiéreurs à manches à jet pulsé. Ses performances ont un impact direct sur la capacité de traitement du collecteur et sur l’efficacité de captage des poussières. Pour aider les utilisateurs de l'industrie à comprendre avec précision les différences techniques entre les trois principaux types de vannes à impulsion (à angle droit, immergées et directes) et à formuler scientifiquement des plans de sélection, cet article décrit systématiquement la structure, les principes et les scénarios applicables de ces vannes en fonction des spécifications techniques de l'industrie et des caractéristiques des produits. Il fournit une référence pour la conception technique du dépoussiérage ainsi que pour le fonctionnement et la maintenance des équipements.

I. Définitions de base et caractéristiques structurelles des trois types de vannes à impulsions

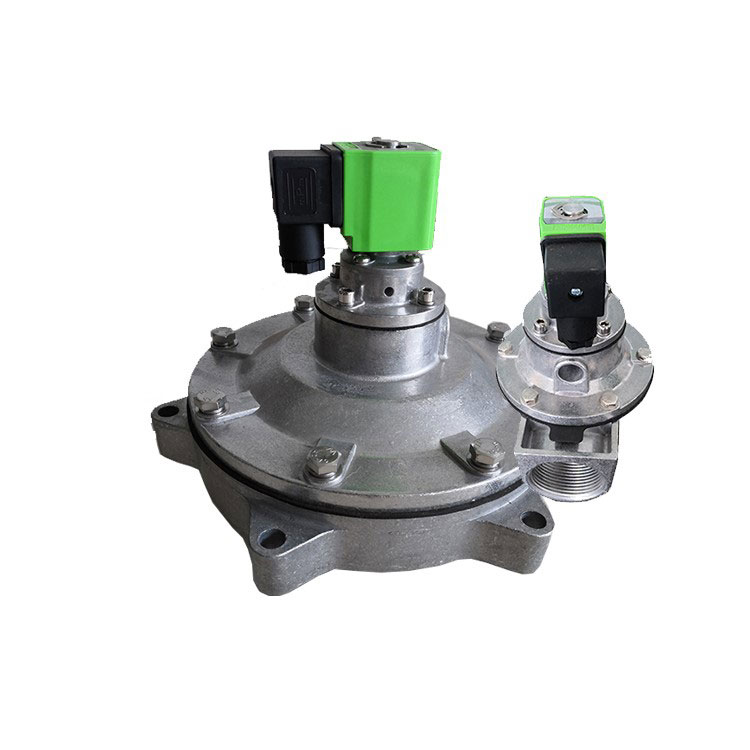

Vanne à impulsion électromagnétique à angle droit

Sa caractéristique est que les tuyaux d'entrée et de sortie d'air de la vanne à angle droit forment un angle de 90°. Le corps et le chapeau de la vanne sont moulés sous pression en alliage d'aluminium. Après traitement de surface, ils présentent une excellente résistance à la corrosion. Le diaphragme et le joint d'étanchéité sont fabriqués selon un procédé composite vulcanisé. Les matières premières de la tête pilote électromagnétique sont constituées de matériaux magnétiques à haut rendement et de matériaux de blindage magnétique en acier inoxydable. Les composants critiques tels que les ressorts et les fixations sont en acier inoxydable. Méthode de connexion : le tuyau du distributeur d'air (réservoir d'air) et le tuyau de soufflage du dépoussiéreur sont insérés respectivement dans l'entrée et la sortie de la vanne, scellés par des écrous de compression aux deux extrémités.

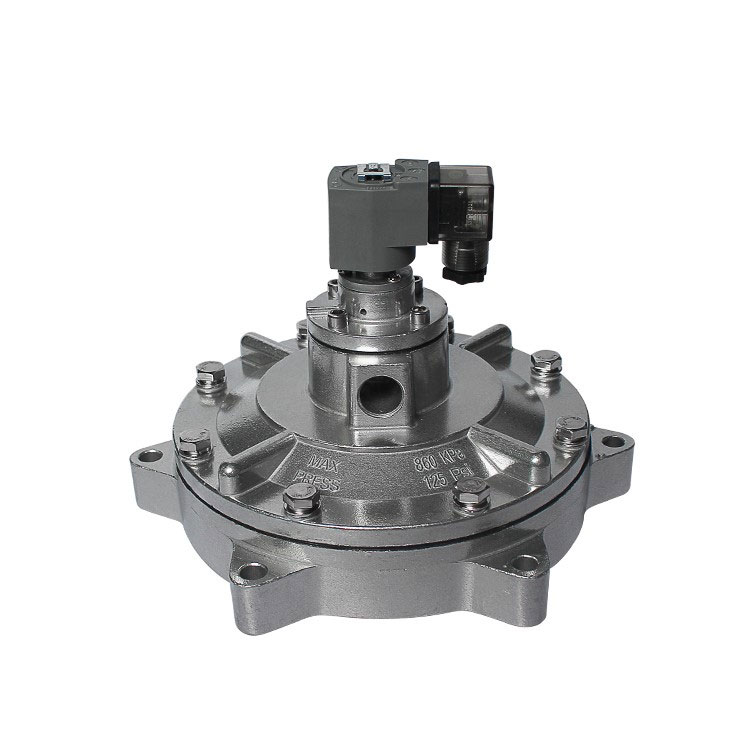

Valve à impulsion électromagnétique immergée

Composé d'une tête pilote électromagnétique, d'un ensemble membrane (membrane, ressort de pression, joint) et d'un corps de vanne. Installé immergé dans le réservoir d'air, il se connecte au réservoir via une bride. L'orifice de sortie est situé au centre du corps de la vanne à l'intérieur du réservoir, s'étendant à travers des composants comme un dispositif pénétrant dans la paroi pour entrer dans la chambre de soufflage pour fonctionner. Ce type de vanne présente une conception de canal d'écoulement optimisée qui réduit efficacement la résistance au flux de gaz, garantissant un fonctionnement stable même dans des conditions de basse pression. Cette conception réduit la consommation d'énergie et prolonge la durée de vie du diaphragme.

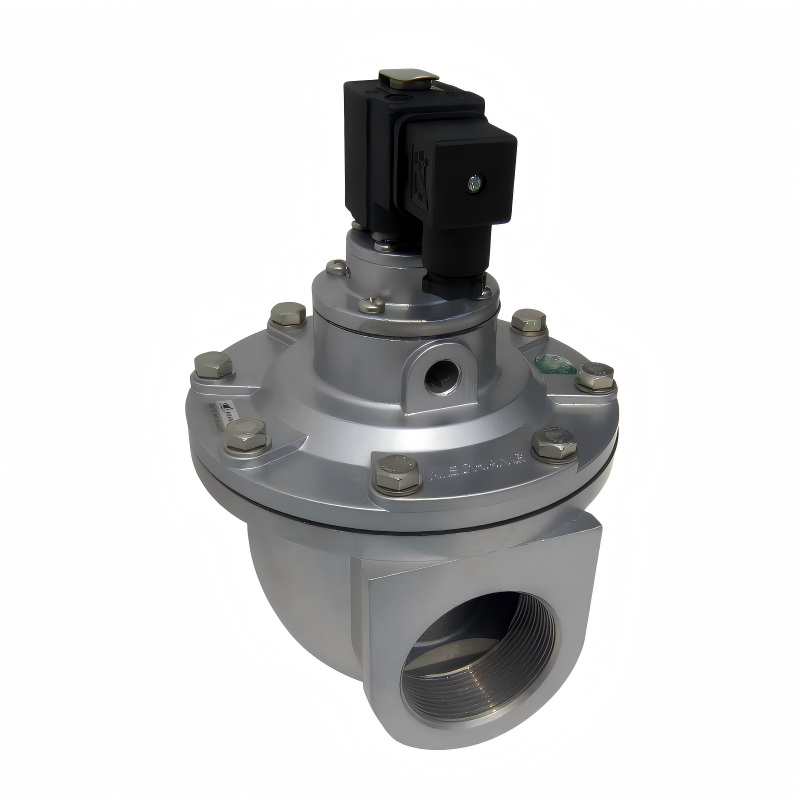

Valve à impulsion électromagnétique directe

Les lignes centrales de l'entrée et de la sortie d'air sont alignées en ligne droite sans déviation angulaire, la direction du flux de gaz étant clairement marquée sur la surface du corps de la vanne. L'installation consiste à connecter une extrémité au tuyau d'air s'étendant du réservoir d'air et l'autre extrémité au tuyau d'air de la chambre de soufflage. Sa structure simple facilite l'installation, ce qui en fait un composant courant dans les dépoussiéreurs à impulsions à réservoir d'air.

II. Analyse comparative des principes de travail communs et distinctifs

Principe de fonctionnement des vannes à impulsions à angle droit

Un diaphragme à l'intérieur de la valve la divise en chambres à air avant et arrière. Lorsque de l'air comprimé est fourni, il pénètre dans la chambre arrière via un port d'accélérateur. La pression dans la chambre arrière force le diaphragme à sceller l'orifice de sortie, plaçant la vanne à l'état « fermé ».

Un signal électrique provenant de l'instrument de contrôle du jet d'impulsion déplace l'induit de la valve à impulsion électromagnétique, ouvrant le trou d'aération de la chambre arrière. La chambre arrière se dépressurise rapidement, provoquant la rétraction du diaphragme. L'air comprimé est ensuite projeté à travers la sortie de la vanne, plaçant la vanne à impulsion à l'état « ouvert ». La libération instantanée d'air comprimé crée un jet stream.

Lorsque le signal électrique du contrôleur d'impulsions cesse, l'induit de la vanne se réinitialise. L'évent de la chambre arrière se ferme et la pression dans la chambre arrière augmente, repoussant le diaphragme contre la sortie de la vanne. La vanne d'impulsion revient à l'état « fermé ».

Principe de fonctionnement de la vanne à impulsion immergée

La valve d'impulsion est divisée en chambres avant et arrière. Lorsque de l'air comprimé est fourni, il pénètre dans la chambre arrière par un orifice d'étranglement. La pression dans la chambre arrière force le diaphragme à sceller la sortie de la vanne, maintenant la vanne à impulsion dans l'état « fermé ».

Lorsqu'un signal électrique provenant du contrôleur d'impulsions déplace l'induit de la vanne, l'évent de la chambre arrière s'ouvre. Une perte de pression rapide dans la chambre arrière provoque le déplacement du diaphragme, permettant à l'air comprimé de s'évacuer par la sortie de la vanne. La valve à impulsion entre dans l'état « ouvert », libérant momentanément une explosion d'air comprimé.

Lorsque le signal électrique du contrôleur d'impulsions cesse, l'induit de la vanne se réinitialise, l'évent de la chambre arrière se ferme et la pression dans la chambre arrière augmente, forçant le diaphragme à sceller la sortie de la vanne. La vanne d'impulsion revient à l'état « fermé ».

Principe de fonctionnement de la vanne à impulsion directe

1. Fermeture hors tension : l'air comprimé pénètre dans la chambre arrière par le trou d'accélérateur. Pression de la chambre arrière > pression de la chambre avant, poussant le diaphragme pour sceller la sortie de la vanne principale, fermant la vanne.

2. Ouverture à la mise sous tension : le contrôleur d'impulsions envoie un signal, la force électromagnétique soulève l'armature, ouvrant le trou d'aération. La chambre arrière se dépressurise rapidement, créant une différence de pression entre les chambres avant et arrière. Le diaphragme recule, ouvrant le port principal de la vanne, et l'air comprimé est expulsé.

3. Réinitialisation de la mise hors tension : lorsque le signal électrique cesse, le ressort de l'induit revient, fermant le trou d'aération. La pression dans la chambre arrière est rétablie par le trou d'étranglement, ce qui entraîne la réinitialisation du diaphragme et la fermeture de l'orifice de la vanne principale, revenant ainsi à son état initial.

III. Paramètres techniques clés et critères de sélection

Normalisation des paramètres techniques de base : les vannes à impulsions domestiques à angle droit et directe fonctionnent dans une plage de pression de 0,4 à 0,6 MPa. Les homologues importés fonctionnent uniformément entre 0,4 et 0,6 MPa, quel que soit le type. Les deux catégories ne présentent aucune différence fondamentale en termes de tolérance à la pression ou de pression nominale d’application.

Trois principes fondamentaux pour la sélection scientifique

1. Principe de compatibilité de la pression de fonctionnement : pour les scénarios à basse pression (nécessitant une pression de source d'air réduite), donnez la priorité aux vannes à impulsion électromagnétique immergées. Pour des conditions de pression standard (0,4-0,6 MPa), sélectionnez de manière flexible les types à angle droit ou droit en fonction des contraintes d'installation.

2. Principe de correspondance de l'espace d'installation : lorsque le réservoir d'air et la sarbacane sont alignés verticalement, utilisez des vannes à impulsion électromagnétique à angle droit. Pour les configurations linéaires, utilisez des vannes à impulsions électromagnétiques directes. Lorsqu'une installation interne à l'intérieur du réservoir d'air est requise, des vannes à impulsion électromagnétique immergées sont préférables.

3. Principe de correspondance entre les types d'équipement : Les dépoussiéreurs à impulsions à boîte à air doivent principalement utiliser des vannes à impulsions électromagnétiques directes. Les dépoussiéreurs à manches pulsées peuvent sélectionner des vannes à impulsion électromagnétique à angle droit en fonction de l'angle d'installation. Pour les grands systèmes de dépoussiérage fonctionnant dans des conditions de basse pression, des vannes à impulsion électromagnétique immergées sont recommandées.

IV. Contexte et perspectives des applications industrielles

La vanne à impulsion électromagnétique est largement utilisée dans les applications de dépoussiérage, et sa stabilité de performance a un impact direct sur l'efficacité du traitement environnemental et la continuité de la production industrielle. À mesure que les normes environnementales continuent de s'améliorer, la demande en vannes à impulsion économes en énergie et à longue durée de vie continue d'augmenter. Cette publication de comparaisons techniques et de directives de sélection pour trois types courants de vannes à impulsion vise à aider les utilisateurs de l'industrie à éviter les pièges de sélection, à améliorer l'efficacité du système de dépoussiérage et à réduire les coûts d'exploitation. À l’avenir, les progrès technologiques se concentreront sur un contrôle plus précis de la pression, une durée de vie prolongée et une plus grande adaptabilité à diverses conditions de fonctionnement, fournissant ainsi un support de composants essentiels à la transformation verte industrielle.
