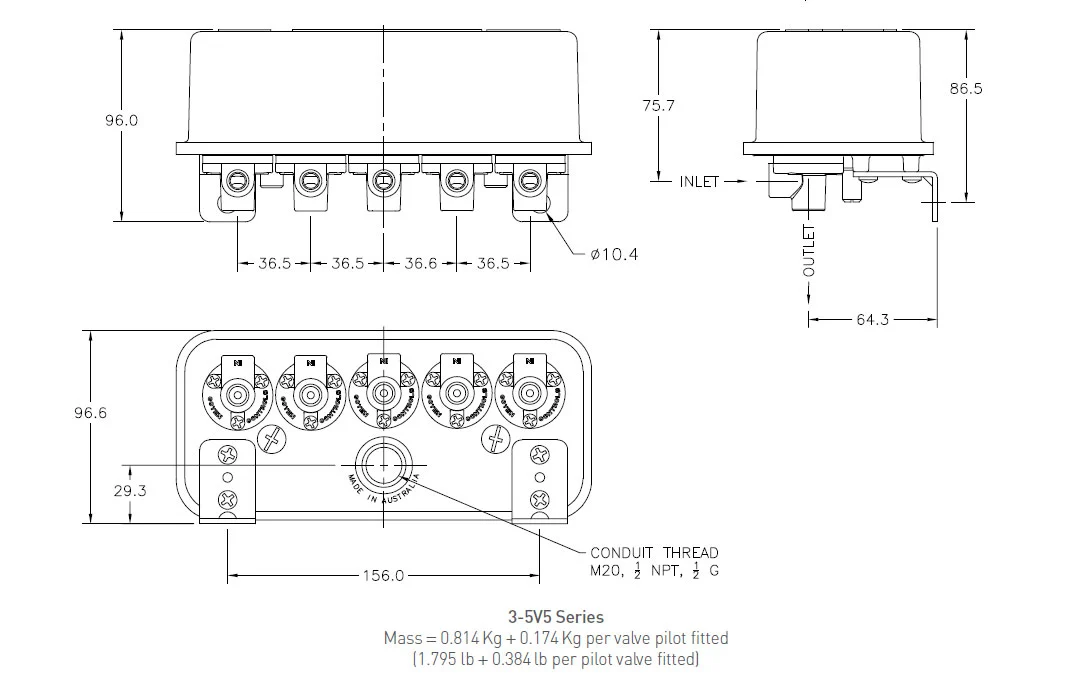

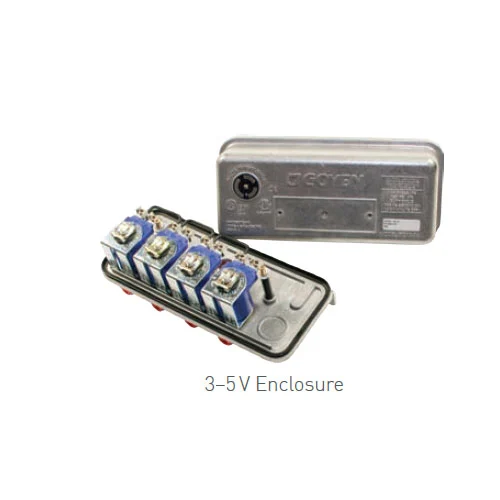

Boîtier de soupape pilote Goyen 3-5V5

Prudence

Pour un fonctionnement fiable, assurez-vous que la tension d'alimentation se situe à -10% et + 15% de la tension du solénoïde nominal.

Pour garantir les performances NEMA4, assurez-vous que le joint est en place lors de la fixation du couvercle à la base de l'enceinte.

CONSTRUCTION

Corps: aluminium (moulage moulé)

Corps pilote: aluminium (moulage moulé)

Ferrule: 305SS

Armature: 430fr SSSEALS: Nitrile

Vis: 302 SS ou 304 SSCLIP: acier doux (plaqué)

OPÉRATION

Recommandé à la plage: 50-500 ms

Temps recommandé entre les impulsions: 1 minute ou plus

Options

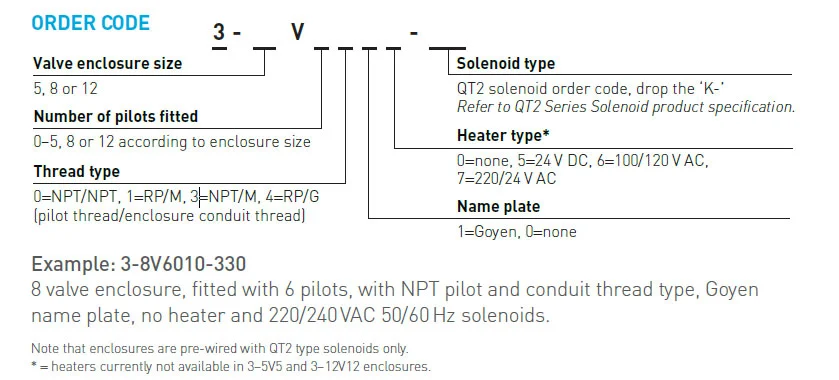

Réglage, voir le code de commande ci-dessous.

Performance de l'enceinte de la vanne pilote Goyen 3-5V5

Reportez-vous à la spécification du produit du solénoïde de la série Q pour les détails des performances électriques.

GOYEN 3-5V5 PILOT VALVE BORD

K0380 Joint de remplacement en nitrile, armature, printemps et kit Ferrule.

K0384 comme ci-dessus en viton.

RCA3D0 - *** Assemblages pilotes de remplacement.

RCA3D1 - *** Reportez-vous à la brochure des vannes pilotes du solénoïde RCA3.
