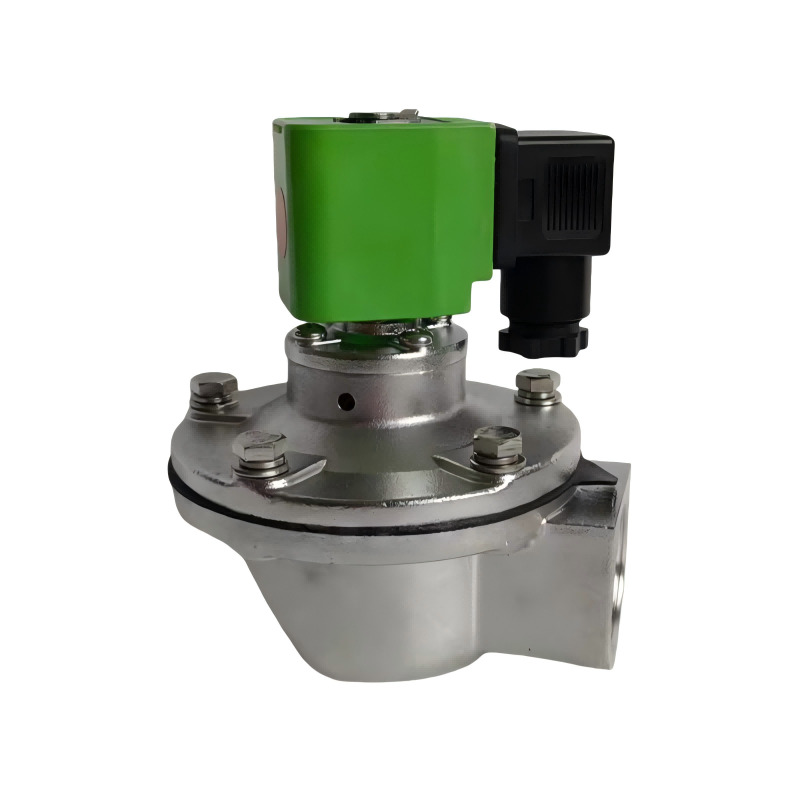

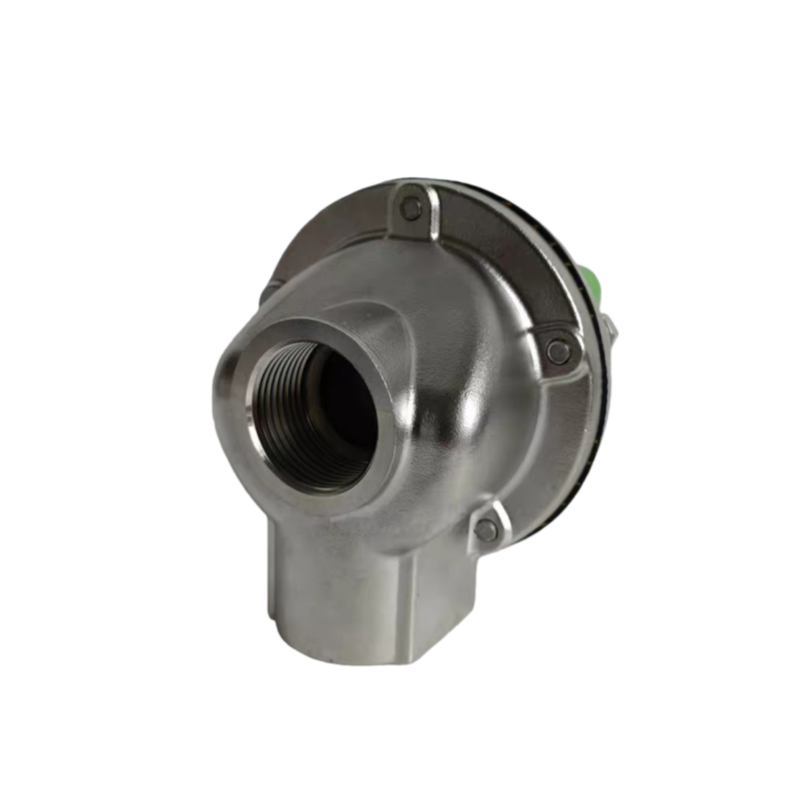

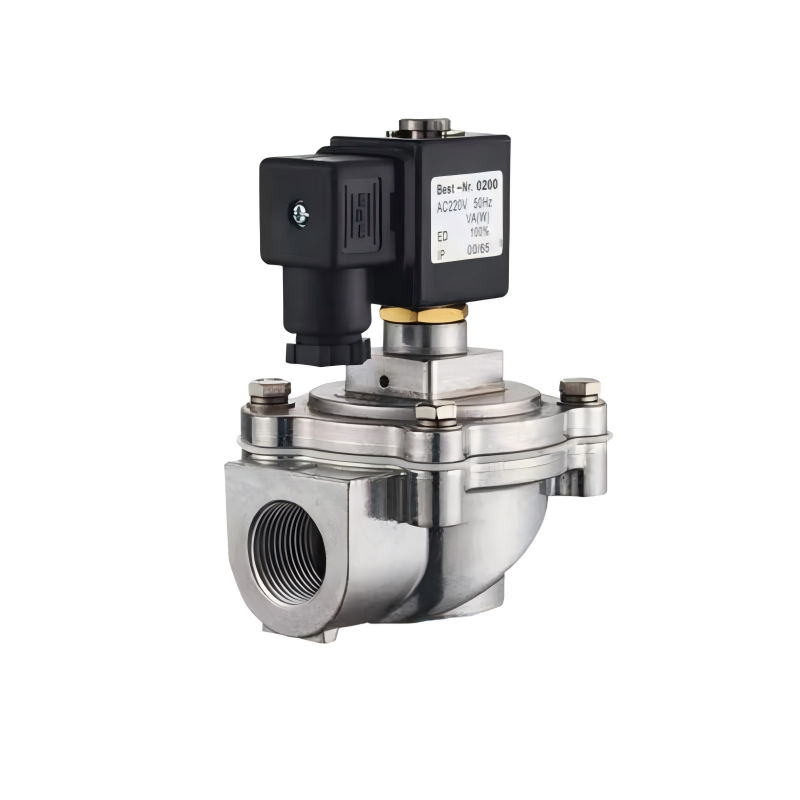

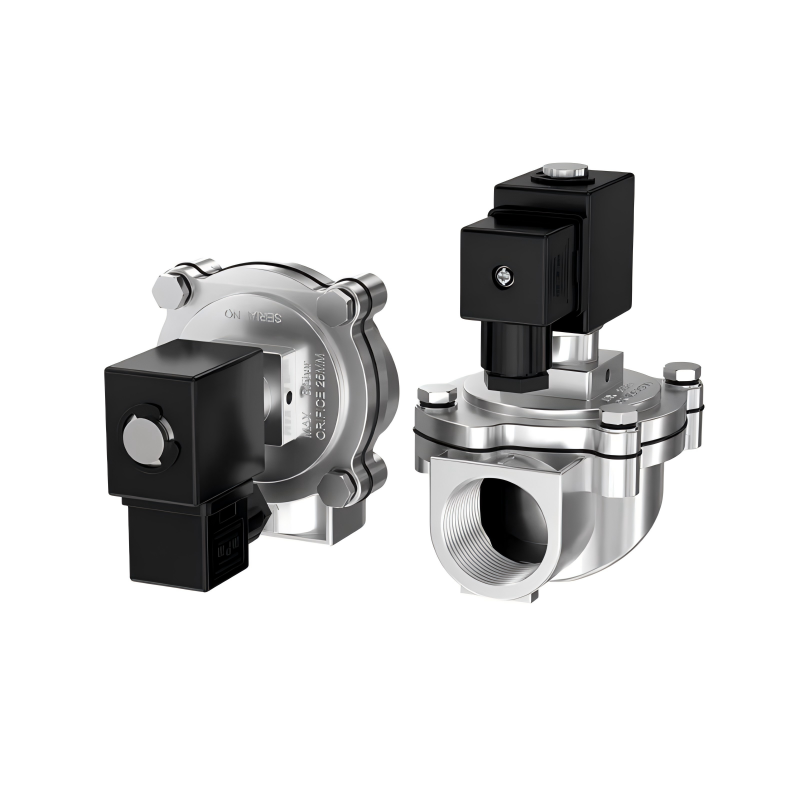

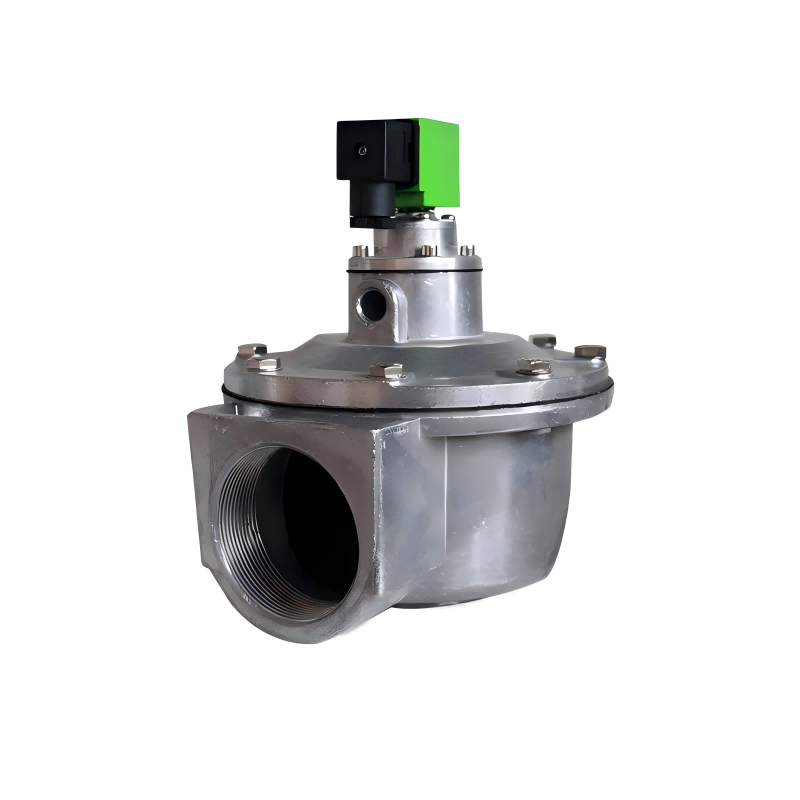

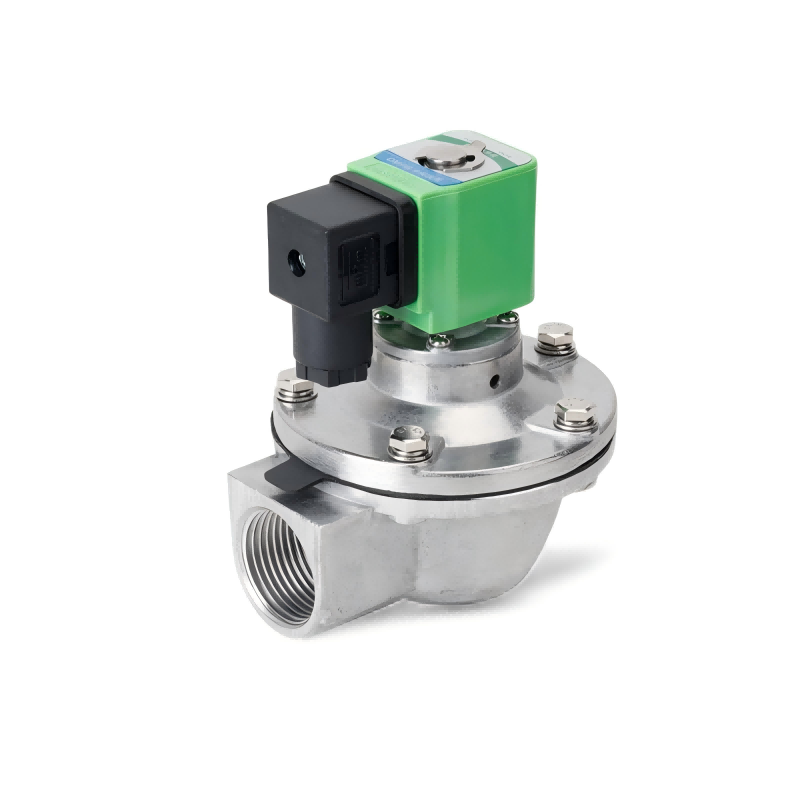

Vanne à impulsions DMF-Z

La vanne à impulsion électromagnétique à angle droit DMF-Z est une électrovanne spécialisée conçue spécifiquement pour être utilisée avec les dépoussiéreurs à manches. Il sert de commutateur d'air comprimé pour le système de nettoyage à jet pulsé dans les dépoussiéreurs à manches à jet pulsé. Contrôlé par les signaux de sortie de l'instrument de contrôle à jet pulsé, il effectue séquentiellement un nettoyage par jet pulsé sur les sacs filtrants rangée par rangée (ou chambre par chambre). Cela maintient la résistance du dépoussiéreur dans une plage prédéfinie, garantissant sa capacité de traitement et son efficacité de dépoussiérage tout en atteignant l'objectif de secouer la poussière des sacs filtrants.

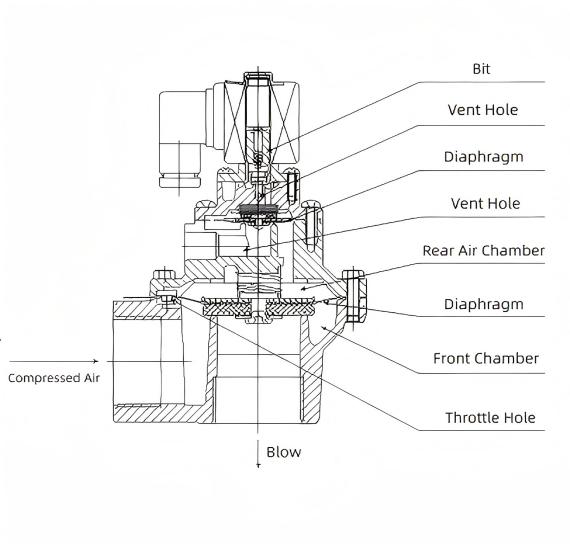

Diagramme schématique

Caractéristiques structurelles

Le corps et le couvercle de la vanne à impulsion électromagnétique à angle droit DMF-Z sont fabriqués en alliage d'aluminium moulé sous pression. Après traitement de surface, ils présentent une excellente résistance à la corrosion. Le diaphragme et le joint d'étanchéité sont vulcanisés et composites selon de nouveaux procédés. La tête pilote électromagnétique est composée de matériaux magnétiques et de matériaux de blindage magnétique en acier inoxydable. Les ressorts et les attaches sont tous en acier inoxydable. Le tuyau de raccordement du distributeur d'air (chambre à air) et la sarbacane du collecteur de poussière sont insérés respectivement dans l'entrée et la sortie de la vanne. Les deux extrémités sont scellées en serrant les écrous de compression. Les vannes sont disponibles en trois spécifications : 20, 25 et 40S - pour une sélection dans les dépoussiéreurs à manches à jet pulsé avec diverses capacités de traitement de l'air (purification). Le corps et le couvercle de la vanne sont moulés sous pression pour une haute densité, avec un revêtement de laque transparent améliorant la résistance à la corrosion. Le joint à membrane utilise un composite métal-caoutchouc pour une excellente rigidité et des performances sans fuite. La tête pilote électromagnétique offre une forte traction magnétique avec un fonctionnement réactif et fiable. La vanne présente des performances d'ouverture supérieures, s'ouvrant de manière fiable à 85 % de la tension nominale. Il démontre également d'excellentes performances de fermeture, avec une étanchéité fiable à une pression d'air de 0,15 MPa.

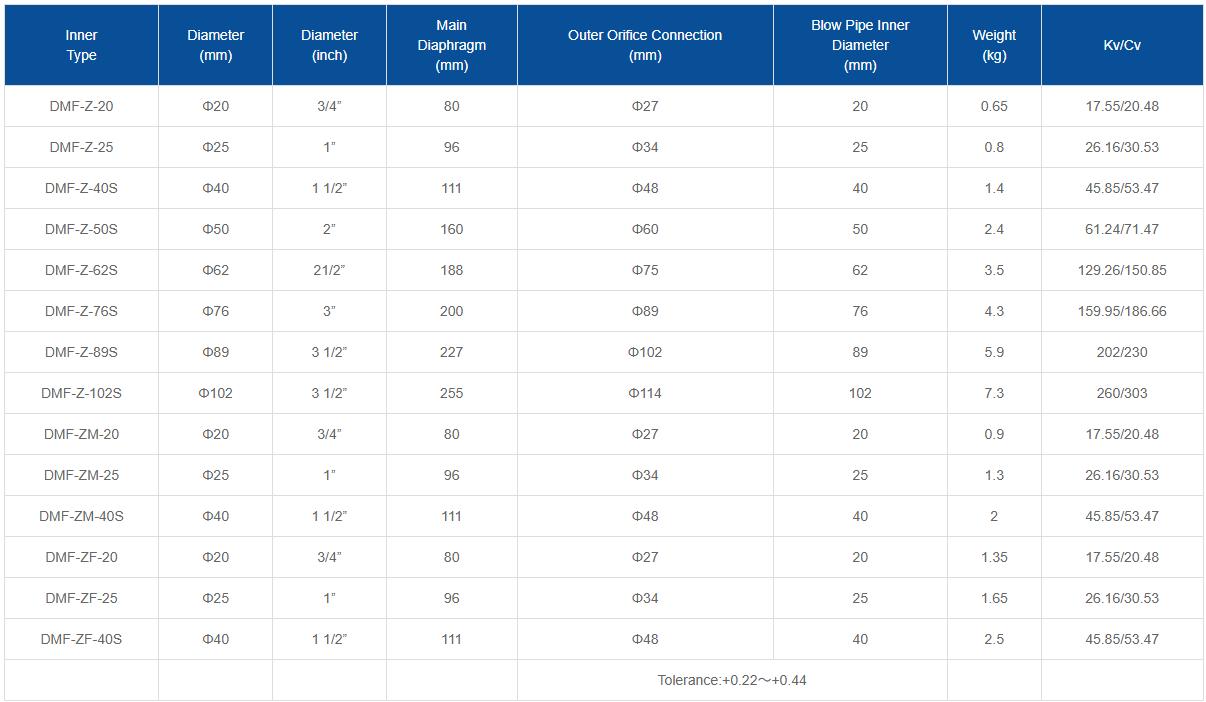

Paramètres

Principe de fonctionnement

Le diaphragme divise la valve à impulsion électromagnétique en chambres avant et arrière. Lorsque l'air comprimé est fourni par le trou d'étranglement dans la chambre arrière, la pression de la chambre arrière force le diaphragme à sceller la sortie de la vanne, plaçant la vanne à impulsion électromagnétique dans l'état « fermé ». Lorsque le signal électrique du contrôleur à jet pulsé cesse, l'induit de l'électrovanne se réinitialise. L'évent de la chambre arrière se ferme et la pression accrue dans la chambre arrière force le diaphragme à sceller la sortie de la vanne, ramenant l'électrovanne à l'état « fermé ». La vanne à impulsion électromagnétique contrôle l'ouverture et la fermeture de l'orifice de décharge du corps de vanne via des signaux électriques. Pendant la décharge de la soupape, le gaz sous pression dans la chambre arrière est évacué, tandis que le gaz sous pression dans la chambre avant est étranglé par l'orifice de vide du diaphragme, soulevant le diaphragme pour lancer le soufflage par impulsion. Lorsque le corps de la vanne cesse de se décharger, du gaz sous pression remplit rapidement la chambre arrière par l'orifice d'amortissement. En raison de la différence des zones d'appui des deux côtés de la membrane contre le corps de la vanne, la force du gaz dans la chambre arrière devient dominante. Cela ferme de manière fiable le diaphragme sur l'orifice de décharge de la vanne, arrêtant ainsi la décharge de la vanne à impulsion.

Domaines d'application

Secteur des équipements de dépoussiérage

Dépoussiéreurs à manches : en tant que composant principal du système de nettoyage à jet pulsé, ces unités sont contrôlées par des contrôleurs à jet pulsé pour souffler séquentiellement de l'air comprimé dans des sacs filtrants, maintenant la résistance du dépoussiéreur dans des limites prédéfinies. Cela garantit une capacité de traitement constante et une efficacité de dépoussiérage, ce qui les rend largement utilisés pour le contrôle de la poussière dans les industries minières, des matériaux de construction, de la métallurgie et de la chimie.

Dépoussiéreurs pulsés à boîte à air : Certaines vannes à impulsion DMF-Z à angle droit peuvent être intégrées dans les systèmes à jet pulsé des dépoussiéreurs pulsés à boîte à air, travaillant en tandem avec la structure de la boîte à air pour obtenir une élimination efficace de la poussière.

Champ de purification de l'air

Équipement de purification d'air industriel : utilisé pour contrôler le flux d'air, éliminer la poussière des surfaces du filtre, améliorer l'efficacité de la purification et prolonger la durée de vie du filtre. Convient aux industries ayant des exigences strictes en matière de propreté de l'air, telles que l'électronique, les produits pharmaceutiques et la transformation des aliments.

Systèmes de purification d'air commerciaux : dans les équipements de purification d'air destinés aux centres commerciaux, aux hôtels, aux immeubles de bureaux et aux lieux similaires, les vannes à impulsion DMF-Z aident à obtenir une filtration et une purification efficaces de l'air.

Industrie chimique

Séparation et purification des gaz : utilisé dans les unités de séparation des gaz pendant la production chimique pour contrôler avec précision le débit et la pression du gaz, garantissant ainsi la stabilité et l'efficacité du processus de séparation.

Contrôle des gaz du réacteur : dans les réacteurs chimiques, il régule l'entrée/sortie de gaz et la pression pour maintenir des conditions de réaction stables, améliorant ainsi la qualité et la sécurité de la réaction.

Secteur de l'énergie

Centrales thermiques : contrôlent le flux de gaz de combustion et de vapeur pour optimiser les processus de combustion, améliorer l'efficacité énergétique et réduire les émissions de polluants.

Systèmes de purification de gaz : gère l'élimination de la poussière et des particules pendant la purification du gaz pour garantir la qualité du gaz et minimiser la pollution de l'environnement.

Systèmes de récupération de poussière

Utilisé pour réguler le débit, la pression et la température du gaz pour une récupération et une réutilisation efficaces de la poussière, minimisant ainsi la pollution des gaz d'échappement. Applicable aux étapes de récupération des poussières dans les industries du ciment, de la céramique, du verre et autres industries connexes.

Systèmes de contrôle des liquides

Utilisez la force électromagnétique pour réguler avec précision l’entrée et la sortie de liquides dans la production industrielle. Utilisé dans les systèmes de transfert et de dosage de liquides pour les industries chimiques, pharmaceutiques, agroalimentaires et similaires.
