Quand remplacer la valve à impulsions Alstom Optipow 135 et guide de remplacement étape par étape

La vanne à impulsion Alstom Optipow 135 est une vanne de nettoyage haute performance largement déployée dans les systèmes de dépoussiérage industriels. Elle dessert les industries lourdes, notamment les centrales électriques, les cimenteries, les aciéries et les exploitations minières. En délivrant de puissantes impulsions d'air comprimé, la vanne élimine les gâteaux de poussière des sacs filtrants et maintient une efficacité stable pour les dépoussiéreurs à manches.

Après un fonctionnement continu à long terme, des environnements de travail difficiles et une mauvaise qualité de l'air comprimé useront progressivement les vannes d'impulsion et déclencheront des pannes. Le remplacement rapide de la vanne à impulsion Optipow 135 rétablit les performances de nettoyage et garantit un fonctionnement fiable du dépoussiéreur. Cet article couvre les connaissances de base : le principe de fonctionnement d'Optipow 135, les causes courantes de remplacement, les avertissements de panne typiques et les procédures de remplacement standard.

1. Qu'est-ce que la vanne à impulsions Alstom Optipow 135 ?

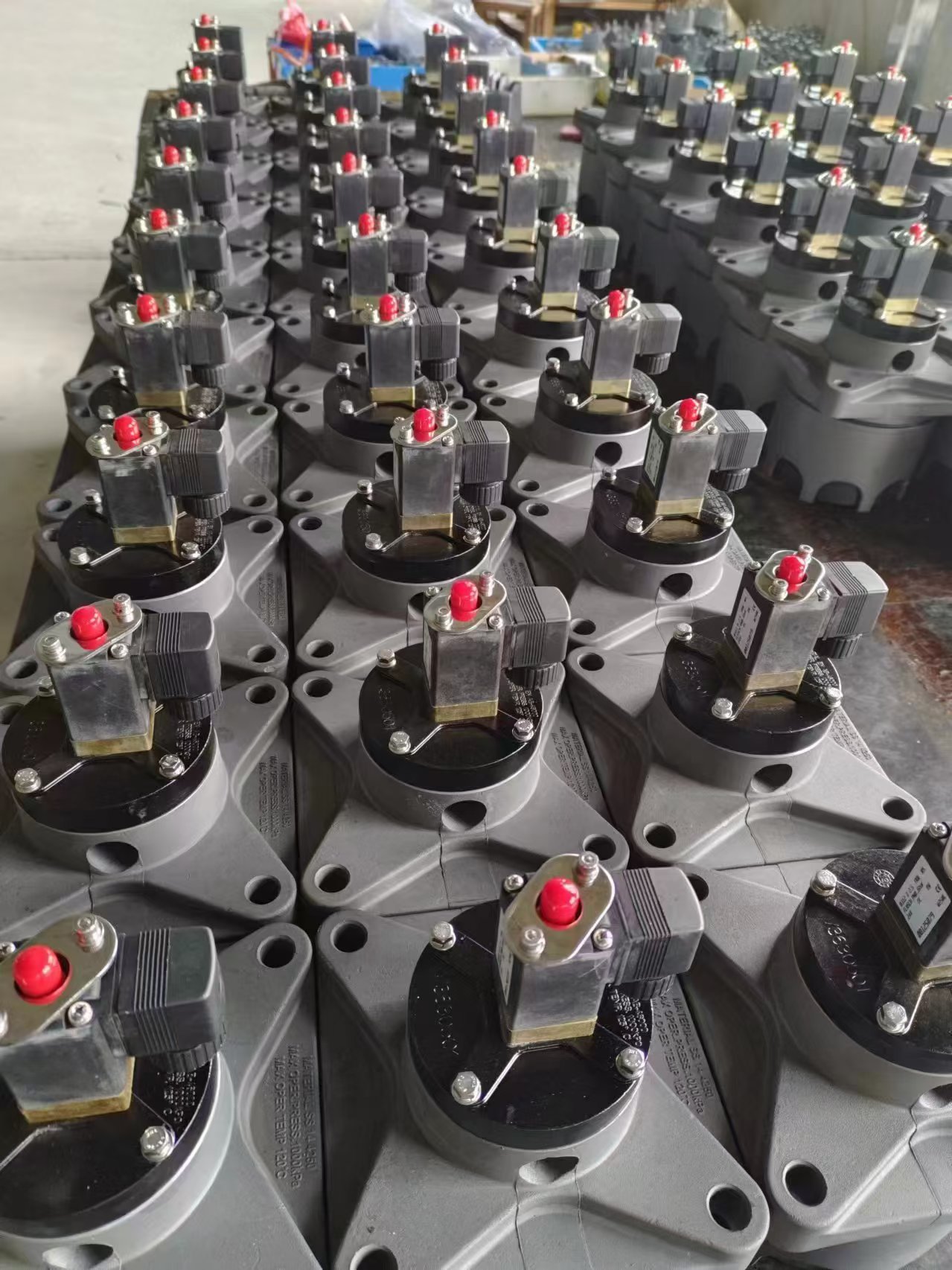

Optipow 135 est une vanne à jet pulsé à membrane spécialement conçue pour les équipements industriels de dépoussiérage. Il génère des impulsions d'air à grande vitesse pour nettoyer les sacs filtrants et les cartouches filtrantes à l'intérieur des dépoussiéreurs.

Cycle de travail de nettoyage :

1. L'électrovanne pilote reçoit les signaux électriques du contrôleur du dépoussiéreur.

2. La vanne pilote s'ouvre et libère la pression sur la face supérieure du diaphragme.

3. La différence de pression pousse le diaphragme à s'ouvrir rapidement

4. De puissantes décharges d'impulsions d'air comprimé depuis la sortie de la vanne

5. L'impulsion de souffle élimine la poussière accumulée des sacs filtrants.

Doté d'une réponse rapide et d'une grande capacité de débit d'air, Optipow 135 convient aux applications exigeantes de filtration de la poussière.

2. Principales raisons de remplacer la valve à impulsions Optipow 135

Une valve à impulsions est actionnée des millions de fois tout au long de sa durée de vie. Les composants internes vieillissent avec le temps et affaiblissent l’efficacité du nettoyage. Voici les causes de remplacement les plus fréquentes :

2.1 Membrane usée ou endommagée

Le diaphragme est l’élément mobile central à l’intérieur de la vanne. Les fluctuations répétées de pression entraînent facilement des fissures, des déformations, une perte d'élasticité et des fuites d'air. Un diaphragme défectueux ne peut pas produire d'impulsions de nettoyage efficaces.

2.2 Fuite d'air continue

Une valve à impulsions dégradée entraîne une perte constante d’air comprimé. Les conséquences incluent une consommation d'air plus élevée, des coûts d'exploitation accrus, un effet de nettoyage affaibli et une chute de pression à l'intérieur du collecteur d'air. Le remplacement de la valve réduit considérablement le gaspillage d’air comprimé.

2.3 Mauvaises performances de nettoyage de la poussière

Si la vanne d'impulsion ne s'ouvre pas complètement, l'impulsion de nettoyage deviendra faible. Cela entraîne une augmentation de la différence de pression entre les filtres, une réduction du débit d'air, une consommation électrique plus élevée du ventilateur et une durée de vie raccourcie des sacs filtrants. Une nouvelle valve Optipow 135 de remplacement récupère la force d'impulsion standard.

2.4 Dysfonctionnement de la bobine solénoïde ou de l'ensemble pilote

Les composants électriques peuvent tomber en panne en raison de bobines brûlées, de dommages causés par l'humidité, de défauts de circuit et de pièces vieillissantes. Dans de nombreux scénarios, le remplacement de l’ensemble de la vanne d’impulsion est plus efficace que la réparation de pièces de rechange individuelles.

3. Signes d’avertissement indiquant que votre Optipow 135 doit être remplacé

Les équipes de maintenance doivent organiser le remplacement une fois qu'elles ont remarqué les conditions suivantes :

· Fuite d'air persistante de la vanne

· Consommation d'air comprimé anormalement élevée

· Impulsions de nettoyage faibles ou manquantes

· Différence de pression croissante du dépoussiéreur

· Émission excessive de poussière

· Blocage fréquent du sac filtrant

· Bruit anormal pendant le fonctionnement de la vanne

Les inspections de routine permettent de détecter les défauts à un stade précoce avant qu'ils ne perturbent l'ensemble du système de dépoussiérage.

4. Procédure étape par étape pour remplacer la valve à impulsion Optipow 135

Étape 1 : Arrêt du système et préparation de sécurité

Avant tout démontage :

· Arrêtez le système de contrôle de nettoyage par impulsions

· Isoler l'alimentation en air comprimé

· Libérer complètement la pression résiduelle à l'intérieur du collecteur d'air

· Couper l'alimentation électrique des électrovannes. Suivez toujours les protocoles de sécurité lors de la manipulation d'équipements pneumatiques sous pression.

Étape 2 : Retirez l'ancienne valve d'impulsion

1. Débranchez le câblage électrique de la bobine solénoïde

2. Démonter les attaches de fixation de la vanne

3. Détachez la valve d'impulsion du collecteur d'air comprimé.

4. Retirez soigneusement l'ancienne valve

5. Inspectez la surface d'installation pour déceler toute corrosion, saleté ou raccords endommagés.

Étape 3 : Installez la nouvelle valve de remplacement Optipow 135

1. Confirmez le modèle, la taille et la norme de connexion corrects de la vanne

2. Vérifiez la bonne direction du flux d’air

3. Appliquez un matériau d'étanchéité approprié sur les joints filetés.

4. Serrez les raccords en suivant les valeurs de couple recommandées.

5. Câblage complet et correct du solénoïde. Une installation incorrecte entraînera des fuites et une puissance de nettoyage insuffisante.

Étape 4 : Mettre en service et tester la nouvelle vanne après l'installation

1. Rétablir l'alimentation en air comprimé

2. Vérifiez tous les points de connexion pour les fuites d'air

3. Exécutez des cycles de test d'impulsion manuels

4. Confirmez les impulsions de jet stables et fortes

5. Surveiller les données de différence de pression du dépoussiéreur

Des vannes de remplacement correctement installées offriront des performances de nettoyage de sacs constantes et fiables.

Clôture

Les vannes à impulsion Optipow 135 sont le cœur des dépoussiéreurs à manches robustes. Reconnaître les signaux de défaillance et effectuer un remplacement standardisé peut éviter les temps d'arrêt imprévus, réduire les dépenses énergétiques et prolonger la durée de vie du sac filtrant. Nous fournissons des vannes d'impulsion Optipow 135 de remplacement entièrement interchangeables et des pièces de rechange associées telles que des diaphragmes, des ensembles pilotes et des bobines pour les clients mondiaux des industries de dépoussiérage.
