Comment sélectionner et assortir une vanne à impulsion électromagnétique pour un filtre à manches ?

Dans le domaine du contrôle des poussières industrielles, le système d'élimination des cendres d'un filtre à manches détermine directement l'efficacité opérationnelle et la stabilité de l'équipement. En tant qu'actionneur principal du système de décendrage, la sélection et la configuration des vannes à impulsion électromagnétique sont cruciales. Une sélection inappropriée peut non seulement entraîner une résistance accrue dans le dépoussiéreur et une diminution du volume d'air de traitement, mais peut même entraîner un dysfonctionnement de l'équipement. Par conséquent, la sélection et la configuration scientifiques et raisonnables des vannes à impulsions électromagnétiques sont essentielles pour garantir un fonctionnement efficace du système de dépoussiérage.

I. Clarifier les principes fondamentaux de sélection des vannes à impulsions

Le concepteur du filtre à manches est l'organisme décisionnel pour le choix des vannes à impulsions électromagnétiques.

L'élimination des cendres est une mesure importante pour garantir le fonctionnement normal du filtre à manches à impulsions.La vanne à impulsion fournit la source d'air, tandis que le transport et la distribution du tuyau de soufflage et les caractéristiques de réponse du sac filtrant déterminent conjointement l'effet final. La puissance de soufflage et le volume d'air de la vanne à impulsion doivent correspondrele gâteau de poussière formé à la surface du sac filtrant.Une élimination insuffisante des cendres peut entraîner une résistance accrue de l'équipement, une diminution du volume d'air de traitement et une détérioration des conditions de fonctionnement du système ; une élimination excessive des cendres peut endommager le sac filtrant et augmenter l'émission de particules fines. Par conséquent, une sélection précise de la vanne d’impulsion est la clé technique pour équilibrer la résistance de l’équipement et l’efficacité de la filtration.

La capacité de soufflage de la vanne à impulsion est limitée par divers facteurs du système de dépoussiérage.

Depuis l'extrémité d'entrée, le volume et la pression de la boîte de distribution de gaz, le diamètre intérieur du tuyau d'alimentation en gaz et la capacité d'alimentation en gaz de la source affectent directement les performances de soufflage. Du côté du chargement, le matériau, le diamètre, la longueur et la quantité du sac filtrant, ainsi que la température, l'humidité et la viscosité de la poussière, imposent tous des exigences différentes en matière de soufflage. Par conséquent, il n’est pas scientifique de juger de la capacité de dépoussiérage de la vanne à impulsion uniquement sur la base de sa capacité de soufflage.

II. Maîtriser les types et les conditions de travail applicables des vannes à impulsions principales

Actuellement, les vannes à impulsions électromagnétiques sont principalement classées en trois types : à angle droit, immergées et droites. Chaque type possède des caractéristiques structurelles et de performance distinctes, ce qui les rend adaptés à diverses conditions de travail.

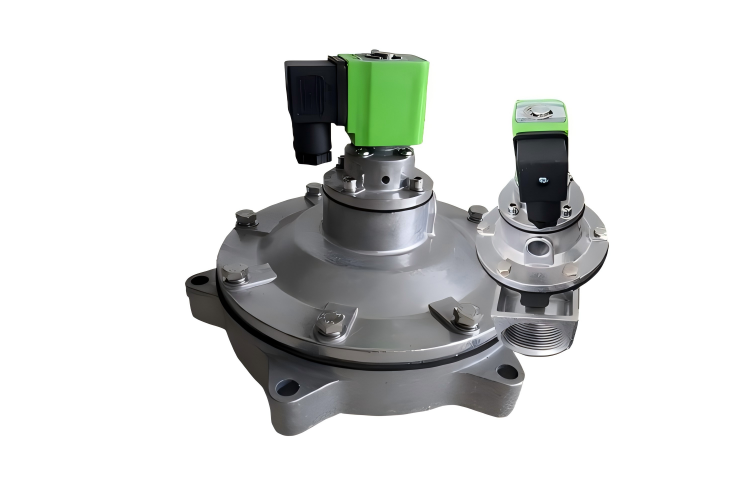

La valve à impulsions à angle droit est un type courant, doté d'un tuyau d'entrée et de sortie d'air à angle droit de 90 degrés. Ce type de vanne fonctionne généralement à une pression de service de 0,4 à 0,6 MPa, avec une plage de température ambiante de -10 ℃ à 55 ℃ et un niveau d'humidité relative ne dépassant pas 85 %. En raison de sa structure compacte, il est couramment utilisé dans les systèmes de décendrage en ligne dans des conditions de fonctionnement conventionnelles.

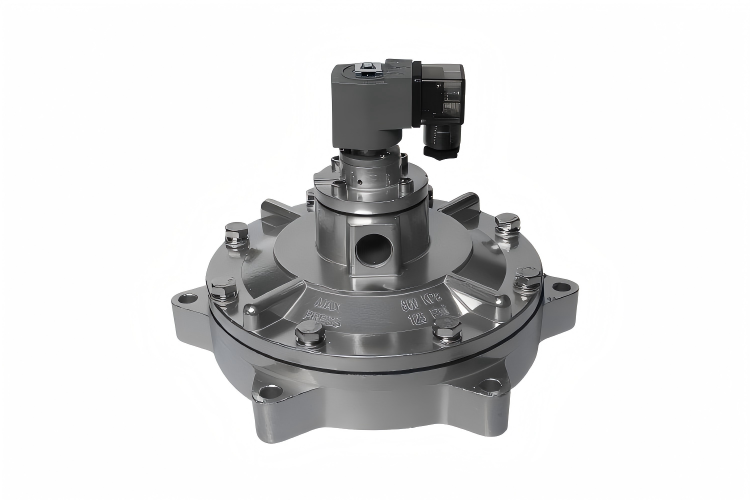

La valve à impulsion immergéetire son nom de son installation à l’intérieur du sac à gaz. Cette structure réduit la résistance du trajet d'écoulement et abaisse la pression de la source de gaz de soufflage, ce qui la rend adaptée aux applications basse pression. La pression de la source de gaz de soufflage peut descendre jusqu'à 0,2-0,3 MPa, ce qui peut réduire la consommation d'énergie et prolonger la durée de vie du diaphragme.

Les lignes centrales de l’entrée et de la sortie d’air de la vanne à impulsion directe sont alignées. Son avantage est une installation pratique et il est couramment utilisé dans les dépoussiéreurs à impulsions à boîte à air ; cependant, l'inconvénient est que le flux d'air subit une plus grande résistance lorsqu'il traverse le corps de la vanne.

III. Correspondance précise basée sur les paramètres des conditions de fonctionnement

Lors de la sélection d'un modèle, il ne faut pas se fier uniquement à l'expérience ou à un seul paramètre, mais procéder à une analyse complète basée sur des conditions et des paramètres de fonctionnement spécifiques.

La température de fonctionnement est une base importante pour la sélection du modèle.

Par exemple, la vanne à impulsion à angle droit convient généralement à une utilisation dans des environnements allant de -10 ℃ à 55 ℃. Pour les environnements spéciaux à haute ou basse température, il est nécessaire de sélectionner des composants de membrane avec des niveaux de résistance à la température correspondants ou des produits spécialement personnalisés.

Le choix du type de vanne est déterminé par les exigences de pression d'élimination des cendres.

Si la pression de l'air comprimé fournie par le système est relativement faible (0,2-0,4 MPa), la vanne à impulsion immergée doit être préférée ; si la pression est suffisante (0,4-0,6 MPa), le type à angle droit ou le type droit peut être appliqué.

Les caractéristiques de la poussière ne peuvent pas non plus être ignorées.

Pour les poussières à haute viscosité et concentration élevée, une capacité de dépoussiérage plus forte est requise, ce qui nécessite une vanne à impulsion avec un volume de soufflage suffisant et des performances d'ouverture stables.

IV. Conclusion

Le système d'élimination des cendres d'un filtre à manches est un tout complexe, et la sélection et la configuration des vannes à impulsions ne sont pas seulement une question technique mais nécessitent également une riche expérience pratique. De la conception du boîtier de distribution d'air à la disposition des tuyaux d'injection, en passant par le choix des vannes à impulsion, chaque maillon affecte l'effet final d'élimination des cendres. Avec l'avancement de la technologie industrielle, on pense qu'il y aura des méthodes plus scientifiques et plus pratiques pour guider la sélection et la configuration des vannes à impulsions à l'avenir, favorisant ainsi le développement de la technologie industrielle de dépoussiérage vers une direction plus efficace et plus économe en énergie.
