Abstrait
Un dépoussiéreur peut paraître « en bon état » à l'extérieur tout en perdant discrètement ses performances à l'intérieur : les sacs s'éblouissent tôt, la pression différentielle augmente, la consommation d'air comprimé augmente et les arrêts imprévus deviennent une « histoire de maintenance » de routine. Dans de nombreux systèmes, la cause première n’est pas le média filtrant, ni le ventilateur, ni même le contrôleur. Il s’agit de la boucle de nettoyage à jet pulsé, et au cœur de cette boucle se trouve leVanne à impulsion ASCO.
Ce guide explique comment les vannes à impulsion influencent réellement l'énergie de nettoyage, la durée de vie du sac et les coûts d'exploitation ; comment sélectionner la bonne configuration de vanne ; et comment résoudre les problèmes les plus courants (fuites, impulsions faibles, défaillances du diaphragme, givrage et grillages de bobine). Vous trouverez également une liste de contrôle pratique, un calendrier de maintenance et une section FAQ rédigée pour les équipes d'approvisionnement, les ingénieurs d'usine et les techniciens de service qui ont besoin de résultats, et non de brouillard marketing.
Points clés à retenir
- La force d'impulsion est un résultat du système (vanne + réservoir + tuyauterie + buse + timing), mais la vanne fixe le plafond.
- La « bonne taille » ne se limite pas au diamètre de l'orifice : le temps de réponse et les caractéristiques de débit sont importants pour une véritable énergie de nettoyage.
- La plupart des pannes sont prévisibles : humidité, mauvaise qualité de l'air, tension incorrecte, impulsions excessives et erreurs d'installation.
- Un calendrier d'inspection discipliné coûte bien moins cher que les sacs, les temps d'arrêt et le gaspillage d'air comprimé.
Table des matières
- Aperçu de l'article
- Que fait une valve à impulsion ASCO dans un système Pulse-Jet
- Points faibles des clients que ce composant résout directement
- Guide de sélection : Comment choisir la bonne vanne
- Tableau de spécifications et de décision rapides
- Pratiques d'installation qui évitent 80 % des problèmes
- Dépannage : symptômes, causes, correctifs
- Calendrier de maintenance pour des performances prévisibles
- Sourcing et documentation pour la confiance
- FAQ
Aperçu de l'article
- Définissez le travail de la valve à impulsions en termes opérationnels réels (et non en termes manuels).
- Cartographiez les plaintes courantes des installations en fonction des performances des impulsions et du comportement des vannes.
- Fournir un cadre de sélection pratique (ports, pression, réponse, tension, environnement).
- Partagez des pratiques d’installation et de mise en service qui réduisent les pannes évitables.
- Proposez un tableau de dépannage basé sur les symptômes pour un diagnostic rapide.
- Enveloppez-le avec un calendrier de maintenance et une liste de contrôle de la documentation d’approvisionnement alignés sur les attentes.

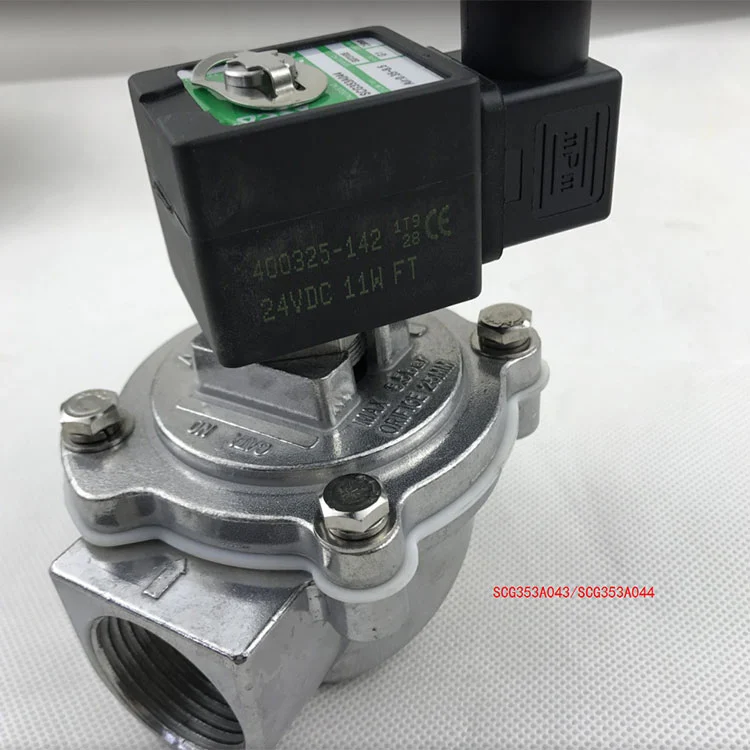

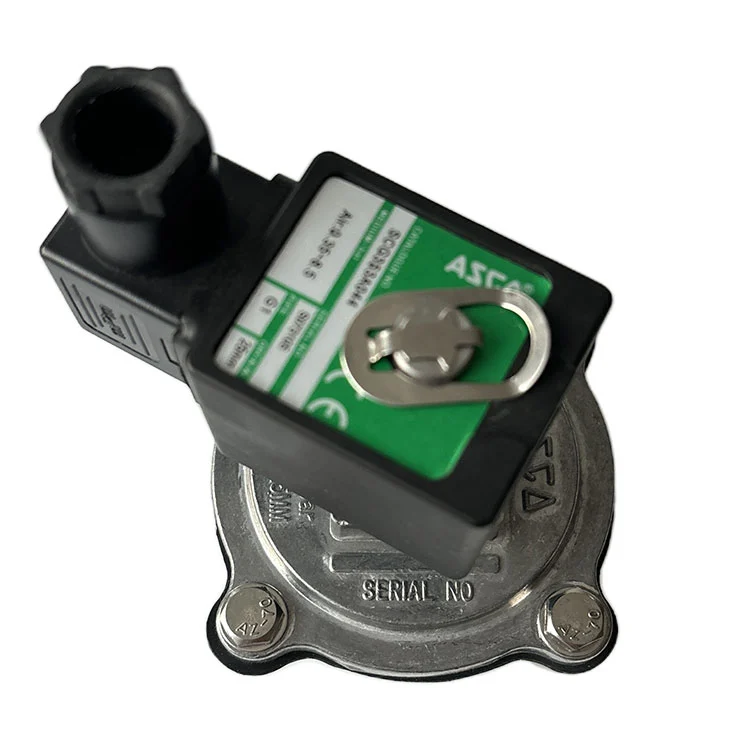

Que fait une valve à impulsion ASCO dans un système Pulse-Jet
Dans un dépoussiéreur à jet pulsé (ou un dépoussiéreur à cartouche), le nettoyage se produit lorsqu'un bref jet d'air comprimé traverse une sarbacane et pénètre dans chaque rangée de filtres. Cette explosion doit êtrerapide(temps de montée brusque),fort(assez de masse d'air), etrépétable(cohérent cycle après cycle). La valve à impulsion est la « porte » qui libère l’air stocké du collecteur/réservoir dans la sarbacane dans un tir contrôlé et à haute énergie.
Ce que vous obtenez lorsque la valve fait son travail
- Pression différentielle stable :Votre DP ne dérive pas vers le haut semaine après semaine.
- Durée de vie du filtre plus longue :Les sacs nettoient efficacement sans être « trop pulsés » à mort.
- Coûts d’air comprimé réduits :Vous pulsez moins souvent parce que chaque pulsation fonctionne réellement.
- Production prévisible :Aucun événement de branchement surprise pendant les périodes de pointe.
Vérification de la réalité :De nombreux sites accusent d'abord les médias filtrants. Mais si le pouls est faible, même les médias « premium » aveugleront tôt. UnVanne à impulsion ASCO(correctement sélectionnés et installés) corrigent souvent le déficit d’énergie de nettoyage sous-jacent que les changements de médias ne peuvent pas résoudre.
Points faibles des clients que ce composant résout directement
Si vous recherchez « ASCO Pulse Valve », il est probable que vous ne le fassiez pas pour le plaisir : vous réagissez aux symptômes. Voici les problèmes qui ont tendance à être liés aux performances ou à la compatibilité de la valve d’impulsion :
Point douloureux : la pression différentielle continue de grimper
Souvent causé par des impulsions faibles (réponse lente de la vanne, orifices sous-dimensionnés, sarbacanes/buses restreintes ou pression insuffisante du réservoir).
Point douloureux : les sacs échouent tôt ou se déchirent près du sommet
Parfois, il s’agit d’un « trop de nettoyage » plutôt que d’un manque : synchronisation incorrecte, fréquence d’impulsion excessive ou chocs d’impulsion instables dus à un mauvais comportement de la vanne.
Point douloureux : les factures d’air comprimé semblent ridicules
Des membranes qui fuient, une mauvaise étanchéité ou l'utilisation d'impulsions pour compenser les problèmes du système peuvent brûler de l'air en continu.
Point problématique : temps d’arrêt aléatoires pendant les saisons froides ou humides
Les variations d'humidité et de température peuvent provoquer un collage, une réponse lente, du givrage et des contraintes sur les bobines/solénoïdes si la gestion de la qualité de l'air est faible.
Les gens sous-estiment les coûts cachés
Le coût le plus important est rarement la vanne elle-même. Il s’agit d’interruptions de production, d’heures supplémentaires de maintenance, de jeux de sacs prématurés et de gaspillage d’énergie. Traitez la valve à impulsions comme un composant de fiabilité et non comme une pièce de base.
Guide de sélection : Comment choisir la bonne vanne
Sélection d'unVanne à impulsion ASCOil s'agit moins de rechercher une étiquette de marque que d'adapter le comportement de la vanne à la conception de votre dépoussiéreur. Utilisez ce cadre pour éviter les erreurs « ça rentre dans le tuyau, donc ça doit aller bien ».
1) Faites correspondre la taille du port à la demande de nettoyage (pas de suppositions)
- Taille du collecteur et nombre de filtres :Un plus grand nombre de filtres nécessitent généralement un volume d'air pulsé plus élevé ou une synchronisation optimisée.
- Configuration sarbacane/buse :Les restrictions en aval peuvent neutraliser une vanne plus grande.
- Durée d'impulsion cible :Une impulsion forte délivrée rapidement surpasse souvent une impulsion longue et paresseuse.
2) Confirmer la fenêtre de pression de service
De nombreux systèmes fonctionnent autour de 0,4 à 0,6 MPa (4 à 6 bars), mais votre pression « efficace » réelle dépend des pertes dans le réservoir, la tuyauterie et les raccords. Une valve qui convient à votre fenêtre de pression réelle émettra des impulsions constantes ; une inadéquation peut entraîner un nettoyage faible ou une contrainte sur le diaphragme.
3) Vérifiez la tension de la bobine du solénoïde et les attentes en matière de service
- tension:Assurez-vous que la sortie de votre contrôleur correspond aux spécifications de la bobine (AC/DC et tension exacte).
- Environnement:La chaleur, la poussière et les vibrations exigent une protection robuste de la bobine et des pratiques de câblage appropriées.
- Fréquence de pulsation :Les impulsions à haute fréquence peuvent surchauffer les bobines si le système est mal configuré.
4) Choisissez des matériaux adaptés à votre poussière et à votre climat
Les environnements de collecte de poussière varient énormément : ciment, travail du bois, acier, produits chimiques, qualité alimentaire, humidité élevée, hivers inférieurs à zéro. Le matériau du corps de vanne et la qualité de la membrane doivent correspondre aux conditions pour éviter tout gonflement, fissuration ou fonctionnement collant.
Liste de contrôle de sélection (à imprimer)
- Taille du port et type de connexion (fileté/à bride, en ligne/angle)
- Plage de pression de service et volume de réservoir disponible
- Tension de bobine (AC/DC), type de connecteur et sortie du contrôleur
- Plage de température ambiante et niveau d'humidité
- Niveau de qualité de l’air (teneur en huile/eau) et stratégie de filtration
- Accès au service requis (disponibilité du kit de membrane, reconstructibilité)
Tableau de spécifications et de décision rapides
Utilisez ce tableau comme outil d’aide à la décision rapide. Cela ne remplace pas la conception technique, mais cela permettra de maintenir les achats alignés sur ce qui compte réellement.
| Facteur de décision | Que vérifier | Si ignoré, vous pouvez voir | Conseil pratique |
|---|---|---|---|
| Taille du port | Port de vanne et restrictions de sarbacane/buse | Pouls faibles, DP en hausse | Plus gros n’est pas toujours mieux si l’aval est étouffé |
| Temps de réponse | Comportement d'ouverture/fermeture rapide | Pouls « doux » qui ne casse pas le gâteau | Donner la priorité à la répétabilité pour un nettoyage stable |
| Fenêtre de pression | Pression réelle au réservoir sous charge | Sous-nettoyage ou contrainte du diaphragme | Mesurez la pression pendant les impulsions, pas seulement au ralenti |
| Tension de bobine | AC/DC, tension exacte, type de connecteur | Surchauffe de la bobine, ratés d'allumage | Faire correspondre la sortie du contrôleur ; éviter les échanges de tension « suffisamment proches » |
| Qualité de l'air | Teneur en eau/huile ; filtration et drainage | Collage, fuites, givrage, usure rapide de la membrane | Traitez l'air comme un fluide de procédé : propre et sec, c'est gagnant |
Pratiques d'installation qui évitent 80 % des problèmes
La plupart des plaintes concernant des « vannes défectueuses » concernent en réalité des problèmes d’installation ou de mise en service du système. Si tu veux tonVanne à impulsion ASCOpour se comporter comme une pièce de fiabilité, traiter l'installation comme une tâche de fiabilité.
Faites-les pendant l'installation
- Gardez la tuyauterie propre :Rincer les conduites avant le montage. De minuscules débris peuvent endommager les surfaces d’étanchéité.
- Utilisez les méthodes de scellement appropriées :Évitez de trop serrer les connexions filetées qui pourraient fausser l’alignement.
- Tuyauterie de support :Ne laissez pas de lourdes sarbacanes pendre sur le corps de la vanne.
- Confirmer la mise à la terre et la protection de la bobine :Une puissance stable et un câblage correct évitent les épuisements.
- Validez la synchronisation des impulsions :Commencez par être conservateur ; ajuster en fonction des tendances DP et du comportement de la poussière.
Évitez ces erreurs courantes
- Suppression de la gestion de l'humidité (pas de stratégie de drainage, pas de séchoir, pas de séparateur d'eau).
- Augmenter la fréquence d'impulsion pour « réparer » l'augmentation du DP sans vérifier les causes profondes.
- Mélange des tensions de bobine sur un collecteur après un remplacement rapide des pièces.
- Ignorer le blocage de la sarbacane/de la buse, puis blâmer la valve pour les impulsions faibles.
Dépannage : symptômes, causes, correctifs
Lorsqu’un dépoussiéreur se comporte mal, la vitesse compte. Utilisez l’approche axée sur les symptômes ci-dessous pour affiner ce qui se passe avant d’échanger aveuglément des pièces.
| Symptôme | Cause probable | Des contrôles rapides | Réparer |
|---|---|---|---|
| Pouls faible / mauvais nettoyage | Faible pression du réservoir, sarbacane/buse restreinte, réponse lente de la vanne | Vérifiez la pression pendant les impulsions ; inspecter les trous des buses ; écoutez le son du pouls « aigu » | Rétablir la pression ; des restrictions claires ; vérifier les spécifications correctes de la vanne/bobine |
| Fuite d'air continue | Usure de la membrane, débris sur le siège, dommages aux joints | Test de savon sur les joints ; Isoler la vanne pour confirmer la source de la fuite | Remplacer le kit de membrane ; siège propre; améliorer la filtration de l'air |
| Ratés d’allumage de la valve / pulsations irrégulières | Inadéquation de tension, câblage lâche, problème de sortie du contrôleur | Mesurer la tension de la bobine sous charge ; inspecter les connecteurs et la mise à la terre | Câblage correct ; utilisez une bobine appropriée ; vérifier les canaux du contrôleur |
| Le diaphragme tombe en panne trop souvent | Contamination par l'humidité/l'huile, pulsations excessives, mauvais matériau pour la température | Égoutter l'humidité; inspecter les filtres à air ; revoir les paramètres de fréquence de pouls | Air sec/propre ; optimiser le timing ; choisir un matériau de membrane adapté au climat |
| Collage/glaçage par temps froid | Eau dans la conduite d'air, gelée au niveau du corps de la vanne | Vérifiez les drains ; cherchez de l'eau dans le réservoir ; surveiller le point de rosée | Améliorer le séchage ; isoler; ajuster la stratégie du compresseur et de la vidange |
Conseil de pro :Si DP augmente mais que les impulsions « semblent normales », ne vous arrêtez pas là : vérifiez l’alignement des buses et l’état du trou de sarbacane. Une valve parfaite ne peut pas compenser une sarbacane partiellement bloquée.
Calendrier de maintenance pour des performances prévisibles
Vous n’avez pas besoin de « bébé » une valve de pulsation, mais vous avez besoin d’une routine reproductible. L’objectif est de détecter les petits problèmes avant qu’ils ne se transforment en arrêts.
| Intervalle | Ce qu'il faut faire | Ce que ça empêche |
|---|---|---|
| Quotidien / par quart de travail | Égoutter l'humidité; vérifier la stabilité de la pression atmosphérique ; coup d'œil rapide sur DP | Givrage, collage, impulsions faibles, pointes de DP surprises |
| Hebdomadaire | Écoutez les bruits de fuite anormaux ; inspecter le câblage et les connecteurs | Gaspillage d'air, ratés d'allumage de la bobine, défauts intermittents |
| Mensuel | Vérifier ponctuellement les sarbacanes et les buses ; vérifier les paramètres de synchronisation des impulsions | Nettoyage insuffisant, sur-nettoyage, chargement inégal des rangées |
| Trimestriel / semestriel | Inspecter l’état du diaphragme (au besoin) ; auditer les performances de la filtration de l'air | Fuites soudaines, reconstructions fréquentes, énergie d'impulsion instable |
Si votre usine est soumise à une poussière intense ou à des climats extrêmes, raccourcissez le cycle d'inspection. La fiabilité est toujours moins chère que l'urgence.
Sourcing et documentation pour la confiance
Lorsque vous recherchez unVanne à impulsion ASCO(ou des remplacements compatibles), demandez une documentation prenant en charge une utilisation prévisible dans votre environnement.
Ce que les acheteurs sérieux devraient demander
- Fiche technique claire :type de connexion, plage de pression, tension de la bobine et détails du kit d'entretien.
- Remarques sur les matériaux et la compatibilité :options de diaphragme pour la température et la qualité de l’air.
- Traçabilité qualité :identification des lots, dossiers d'inspection et intégrité de l'emballage.
- Prise en charge des services :des conseils sur l’installation, le calendrier, le dépannage et les intervalles de reconstruction.
Où Qingdao Star Machine Technology Co., Ltd. s'intègre dans
ÀQingdao Star Machine Technology Co., Ltd., notre équipe prend en charge les projets de dépoussiérage avec des composants à jet pulsé et des conseils d'ingénierie pratiques, en particulier pour les acheteurs qui souhaitent moins de surprises après l'installation. Si vous essayez de stabiliser le DP, de réduire le gaspillage d'air comprimé ou de réduire les temps d'arrêt imprévus du dépoussiéreur, nous pouvons vous aider à valider les facteurs de sélection (configuration des ports, tension de la bobine, stratégie de qualité de l'air) et à les adapter à vos conditions de fonctionnement.
À propos de ce guide
Cet article est rédigé comme une référence pratique sur le terrain pour l’exploitation et la maintenance des dépoussiéreurs. Suivez toujours les procédures de sécurité de votre site, les exigences de verrouillage/étiquetage et les manuels d'équipement lors de l'inspection ou de l'entretien des vannes à impulsion.
FAQ
Combien de fois une valve à impulsion doit-elle se déclencher par minute ?
Il n’existe pas de numéro universel. Commencez avec un timing prudent en fonction de votre charge de poussière et de la plage DP cible, puis ajustez à partir des données. Si vous pulsez de manière agressive juste pour empêcher DP de monter, c'est un signal pour vérifier la stabilité de la pression d'air, les restrictions de la sarbacane et si la réponse et le dimensionnement de la vanne correspondent au collecteur.
Qu’est-ce qui fait que une valve à impulsion fuit continuellement ?
Les causes courantes incluent l'usure de la membrane, des débris sur la surface d'étanchéité, une contamination de l'air (huile/eau) ou des dommages au siège. Les fuites continues gaspillent l’air comprimé et peuvent masquer d’autres problèmes car le système ne se « repose » jamais complètement entre les impulsions.
Une taille de port plus grande est-elle toujours préférable ?
Pas toujours. Si votre sarbacane, vos buses ou vos raccords sont restrictifs, une vanne plus grande n'apportera pas une amélioration proportionnelle. Ce que vous voulez, c'est la bonne combinaison de réponse rapide, de débit adéquat et d'un chemin en aval qui peut réellement utiliser cet air de manière efficace.
Pourquoi les serpentins des dépoussiéreurs grillent-ils ?
Une inadéquation de tension, une alimentation instable, un câblage incorrect, une fréquence d'impulsion excessive ou une accumulation de chaleur peuvent tous y contribuer. Vérifiez les spécifications de la bobine par rapport à la sortie du contrôleur, protégez le câblage des vibrations et évitez d'utiliser des impulsions rapides comme substitut à la résolution des problèmes de nettoyage à l'origine.
Quand faut-il remplacer un kit de membrane ?
Remplacez-le lorsque vous constatez une fuite, des impulsions affaiblies, une réponse lente ou une usure visible du diaphragme lors de l'inspection. Si votre environnement présente une humidité élevée ou une mauvaise qualité de l'air, les intervalles de reconstruction peuvent être plus courts : l'amélioration de la filtration et du drainage de l'air peut prolonger considérablement la durée de vie de la membrane.
Pensées finales
Un dépoussiéreur est aussi fiable que son système de nettoyage. Si votre DP est instable, si les sacs tombent en panne prématurément ou si les coûts de l'air comprimé semblent hors de contrôle, en se concentrant sur la boucle à jet d'impulsion et en sélectionnant le bonVanne à impulsion ASCOconfiguration – offre souvent le retour sur investissement le plus rapide.
Prêt à arrêter de deviner ?
Partagez les bases de votre dépoussiéreur (type/nombre de filtres, pression du réservoir, disposition de la sarbacane, tension de la bobine et climat du site) et nous vous aiderons à affiner une configuration de vanne stable et rentable. Si vous souhaitez moins d'arrêts et un DP plus prévisible,Contactez-nouset faisons en sorte que votre système de nettoyage se comporte comme il se doit.
